Funcionamiento del Actuador del ABS

El actuador del ABS en el Toyota Celica es fundamental para regular la presión hidráulica en los frenos, basándose en las señales que recibe de la ECU del ABS. Este componente es vital para evitar el bloqueo de las ruedas durante el frenado, lo que garantiza la estabilidad y el control del vehículo.

Modos de Operación

El actuador del ABS opera en tres modos principales para gestionar la presión de los frenos:

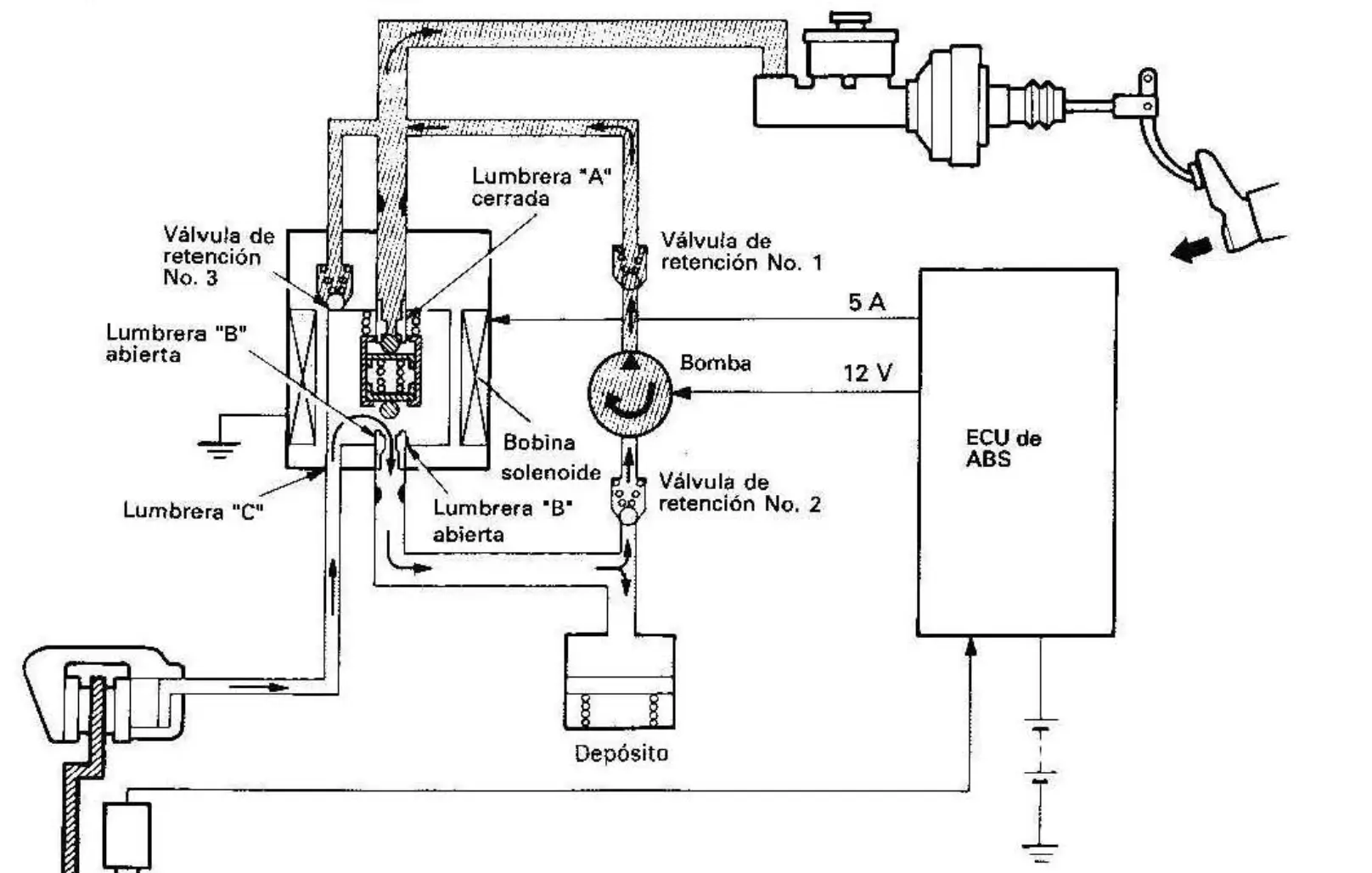

1. Modo de Reducción de Presión:

   • La ECU ordena cerrar la válvula de entrada y abrir la válvula de escape.
   • Esta acción reduce la presión en los frenos, evitando el bloqueo de las ruedas durante frenadas bruscas.

2. Modo de Mantenimiento de Presión:

   • La presión en los frenos se mantiene constante.
   • Las válvulas permanecen en su posición actual, asegurando que la fuerza de frenado no cambie.

3. Modo de Aumento de Presión:

   • La ECU abre la válvula de entrada y cierra la válvula de escape.
   • Esto incrementa la presión en los frenos, proporcionando más fuerza de frenado cuando se necesita.

Componentes del Actuador

El actuador del ABS incluye varios componentes clave que permiten su funcionamiento eficiente:

• Válvulas Solenoides de Tres Posiciones:
  • Estas válvulas gestionan la entrada y salida de presión en el sistema de frenos.
• Unidad de Reducción de Presión:
  • Incluye un depósito y una bomba para regular la presión en los frenos.

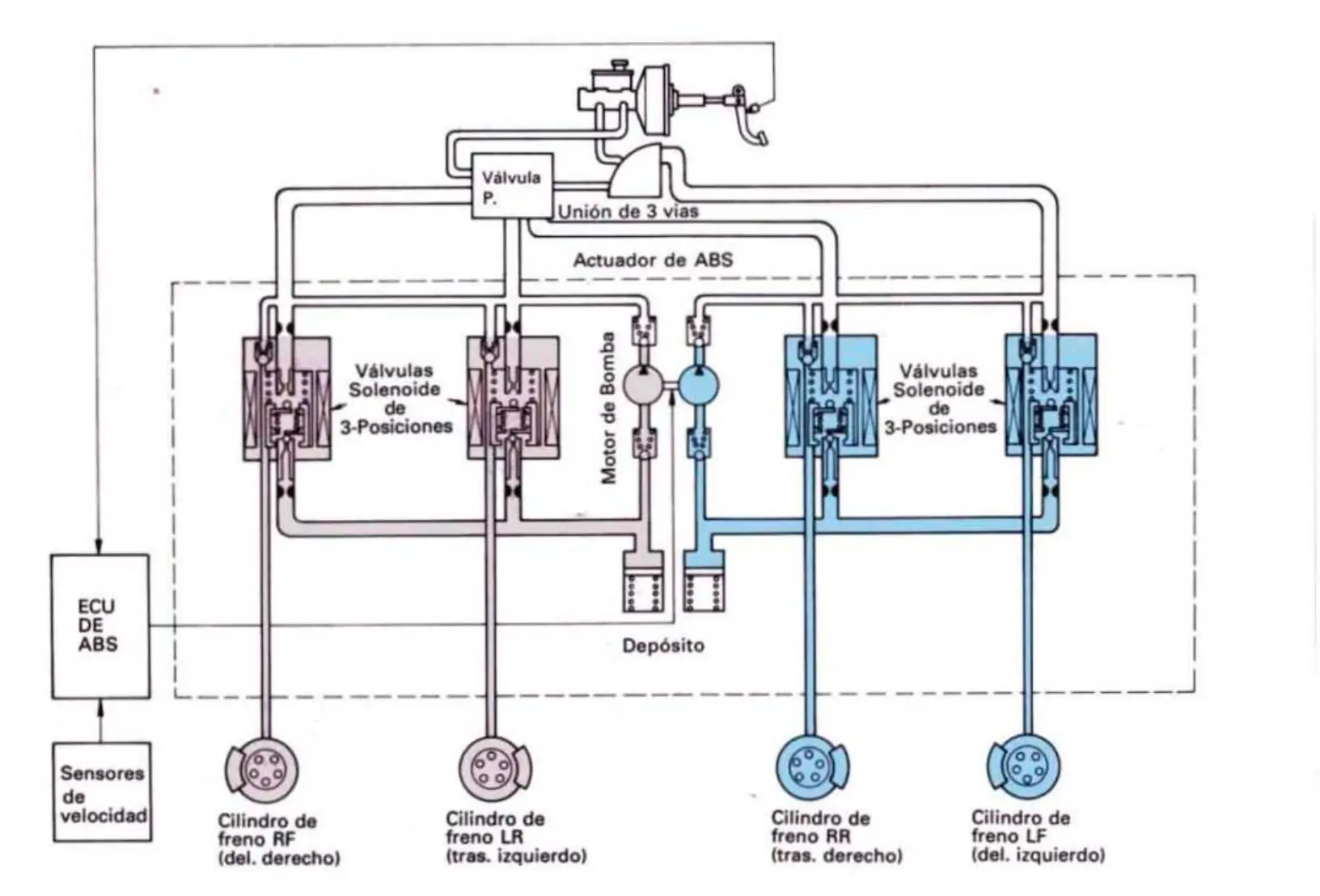

Diagrama del Sistema ABS

Existen cuatro válvulas solenoides de tres posiciones en el actuador del ABS mencionado. Las válvulas para las ruedas delanteras controlan individualmente las ruedas derecha e izquierda. En cambio, las válvulas para las ruedas traseras gestionan simultáneamente ambas ruedas, derecha e izquierda. Por esta característica, el sistema se conoce como un sistema de tres canales.

Diagnóstico y Mantenimiento

El actuador del ABS también cuenta con funciones de autocomprobación y diagnóstico. La ECU realiza una verificación inicial cada vez que el vehículo se enciende y alcanza una velocidad superior a 6 km/h. Esta verificación incluye la comprobación de los solenoides y el motor de la bomba en el actuador.

Importancia del Actuador del ABS

El actuador del ABS es esencial para el funcionamiento seguro del sistema de frenos. Al regular la presión hidráulica en los frenos, el actuador asegura que las ruedas no se bloqueen, permitiendo al conductor mantener el control del vehículo durante situaciones de frenado intenso. Esto es especialmente importante en condiciones de carretera resbaladizas o de emergencia, donde el control del vehículo es crucial para evitar accidentes.

Conclusión

El actuador del ABS en el Toyota Celica es una pieza vital del sistema de frenos, diseñada para mejorar la seguridad y el control del vehículo. Su capacidad para ajustar la presión de frenado en tiempo real ayuda a prevenir el bloqueo de las ruedas y mantiene la estabilidad del vehículo, proporcionando una experiencia de conducción más segura y confiable.
