En los motores modernos, el sistema de control electrónico es vital para garantizar su rendimiento y eficiencia. Este sistema incluye diversos componentes eléctricos y electrónicos que requieren una fuente de alimentación estable y confiable. En este artículo, exploraremos los circuitos de alimentación y los circuitos de toma a tierra que forman parte integral del sistema de control del motor.

Circuitos de Alimentación

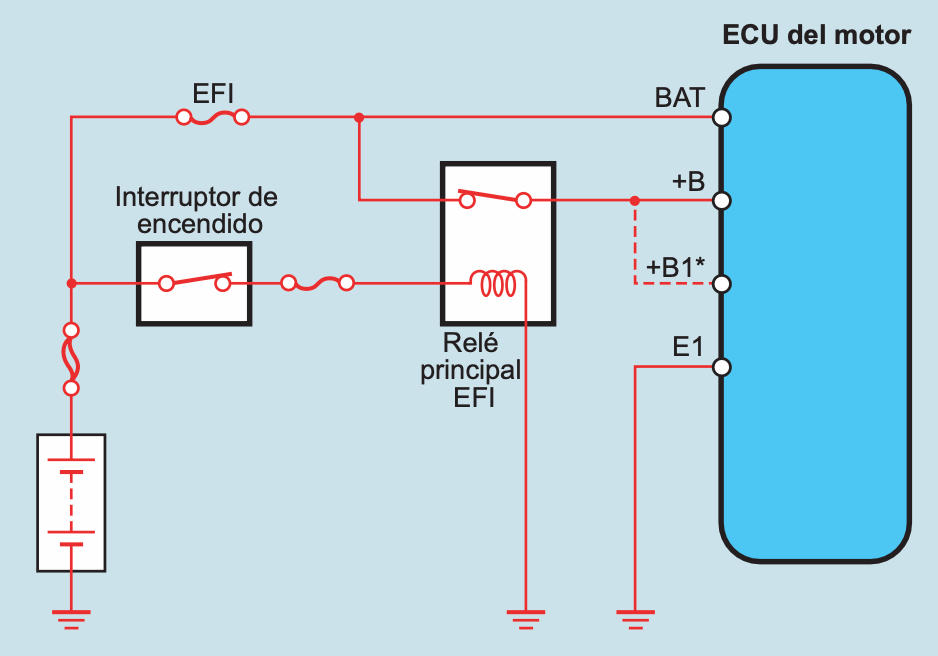

Control mediante la Llave de Contacto

El primer tipo de circuito de alimentación es aquel que se activa directamente desde la llave de contacto del vehículo. Este método es bastante sencillo y se describe a continuación:

1. Activación del Relé Principal: Cuando la llave de contacto se gira a la posición ON, la corriente eléctrica se desplaza hacia la bobina del relé principal del sistema EFI (Electronic Fuel Injection). Esto provoca que los contactos del relé se cierren.
2. Suministro de Alimentación a la ECU: Al cerrarse los contactos del relé, se suministra alimentación a los terminales +B y +B1 de la ECU del motor, asegurando que la unidad de control tenga la energía necesaria para operar.
3. Mantenimiento de Voltaje Constante: Además, el voltaje de la batería se suministra continuamente al terminal BATT de la ECU del motor. Este suministro constante de voltaje es crucial para evitar la pérdida de códigos de diagnóstico y otros datos almacenados en la memoria de la ECU cuando la llave de contacto se coloca en la posición OFF.

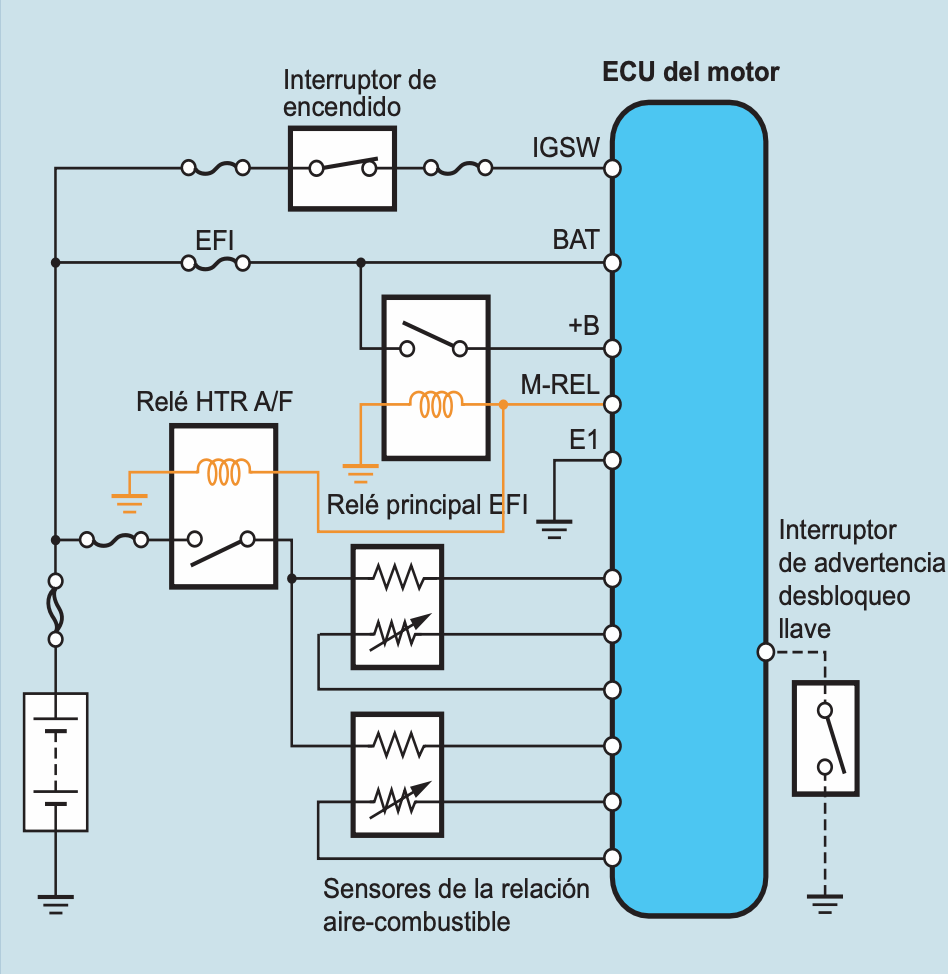

Control por la ECU del Motor

El segundo tipo de circuito de alimentación está controlado directamente por la ECU del motor. Este método es un poco más complejo y funciona de la siguiente manera:

1. Control del Relé Principal por la ECU: En este tipo de circuito, la ECU del motor controla la activación y desactivación del relé principal del sistema EFI. Esto implica que, incluso después de apagar el motor, la ECU mantiene la alimentación durante unos segundos para asegurar que todos los procesos críticos se completen correctamente.

2. Activación al Encender el Motor: Cuando la llave de contacto se coloca en la posición ON, el voltaje de la batería se suministra al terminal IGSW de la ECU del motor. En respuesta, la ECU envía una señal al terminal M-REL, activando el relé principal del sistema EFI.

3. Suministro de Energía a los Terminales: Esta señal permite que la corriente fluya hacia la bobina del relé, cerrando los contactos y suministrando alimentación a la terminal +B de la ECU del motor.

4. Voltaje Constante en el Terminal BATT: Similar al control mediante la llave de contacto, el voltaje de la batería siempre se suministra al terminal BATT para mantener la integridad de los datos almacenados.

5. Relé Especial para el Calefactor del Sensor: En algunos modelos de vehículos, existe un relé especial para el circuito del calefactor del sensor de la relación aire-combustible, que requiere una gran cantidad de corriente.

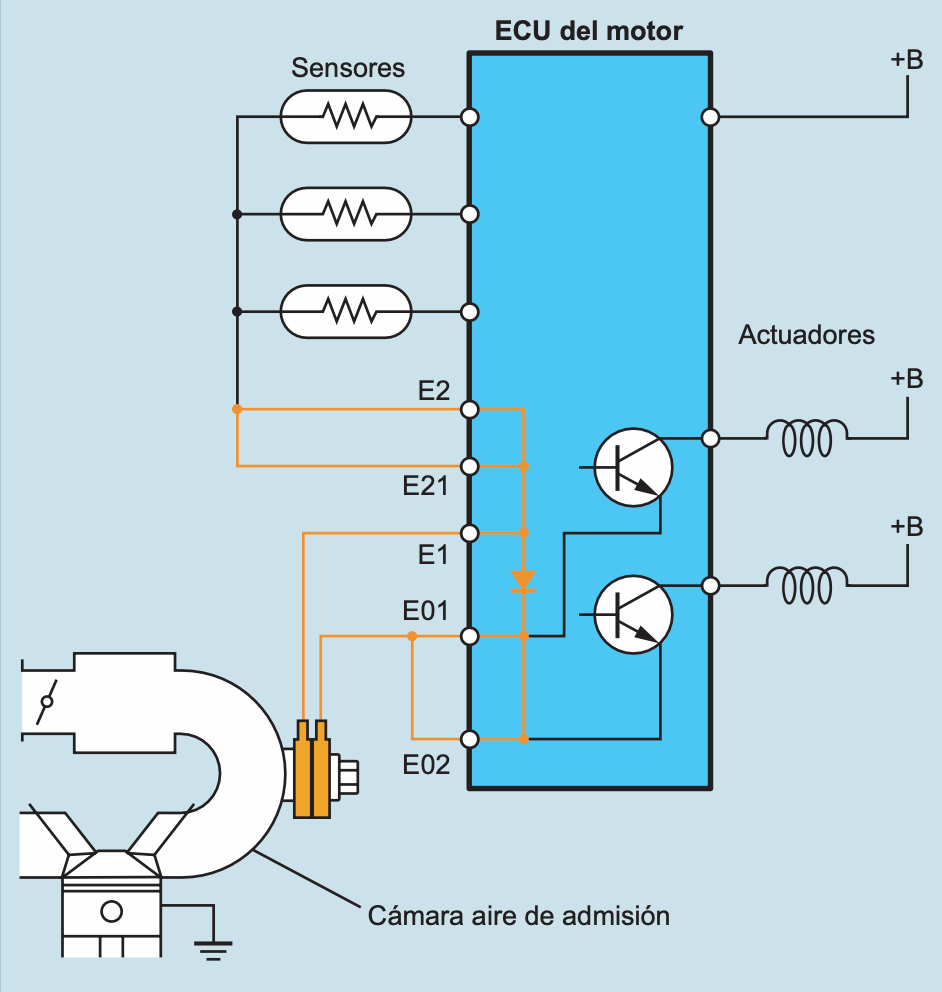

Circuito de Toma a Tierra

La toma a tierra es fundamental para el funcionamiento adecuado de los sistemas eléctricos y electrónicos del motor. La ECU del motor utiliza tres circuitos básicos de toma a tierra, que se describen a continuación:

Toma a Tierra para el Funcionamiento de la ECU (E1)

• Ubicación: El terminal E1 es la toma a tierra principal para la ECU del motor y generalmente está conectado cerca de la cámara de admisión de aire del motor.
• Función: Proporciona un punto de referencia de tierra estable para la operación de la ECU.

Tomas a Tierra de los Sensores (E2, E21)

• Ubicación y Conexión: Los terminales E2 y E21 están conectados al terminal E1 en la ECU del motor.
• Función: Estas tomas a tierra aseguran que los sensores mantengan el mismo potencial de tierra que la ECU, evitando así la detección de valores de voltaje erróneos. Esto es crucial para la precisión de las lecturas de los sensores.

Tomas a Tierra para el Funcionamiento del Actuador (E01, E02)

• Ubicación: Al igual que E1, estos terminales están conectados cerca de la cámara de admisión de aire del motor.
• Función: Proporcionan toma a tierra para los actuadores, como la válvula de control del ralentí (ISC) y el calefactor del sensor de la relación aire-combustible, asegurando un funcionamiento correcto y eficiente.

Los circuitos de alimentación y toma a tierra son componentes esenciales del sistema de control electrónico del motor. Entender cómo funcionan estos circuitos nos permite apreciar mejor la complejidad y la precisión requeridas para mantener un motor funcionando de manera eficiente y confiable. Con el avance continuo en la tecnología automotriz, estos sistemas seguirán evolucionando, proporcionando un rendimiento superior y una mayor eficiencia en los vehículos modernos.
