El sistema de frenos de un vehículo es uno de los componentes más esenciales para la seguridad en la conducción. Un mal funcionamiento de este sistema puede tener consecuencias graves, por lo que es importante comprender cómo funciona y cuáles son sus componentes clave. En este blog, exploraremos los fundamentos del sistema de frenos, desde el pedal de freno hasta el sistema hidráulico, y veremos cómo cada componente interactúa para asegurar un frenado efectivo.

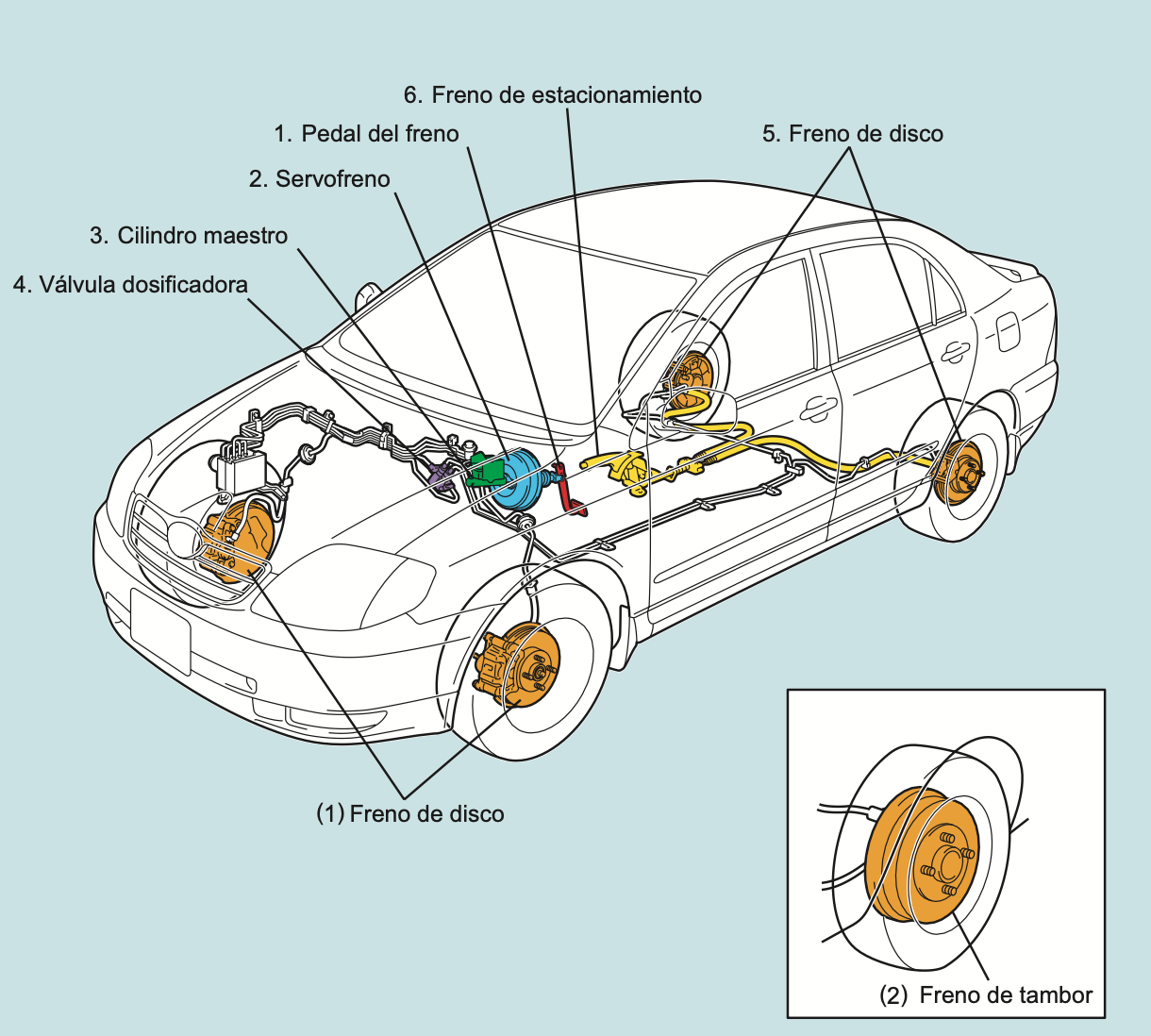

1. Componentes del sistema de frenos

El sistema de frenos consiste en varios elementos que trabajan en conjunto para detener el vehículo de manera segura. Los componentes principales son:

• Pedal del freno: Permite al conductor aplicar fuerza al sistema de frenos.
• Servofreno: Aumenta la fuerza aplicada por el conductor para facilitar el frenado.
• Cilindro maestro: Convierte la fuerza del pedal en presión hidráulica.
• Válvula dosificadora (válvula P): Regula la presión hidráulica entre el eje delantero y trasero.
• Freno de pie: Puede ser de disco o de tambor, dependiendo del vehículo.
• Freno de estacionamiento: Mantiene el vehículo inmovilizado cuando está aparcado.

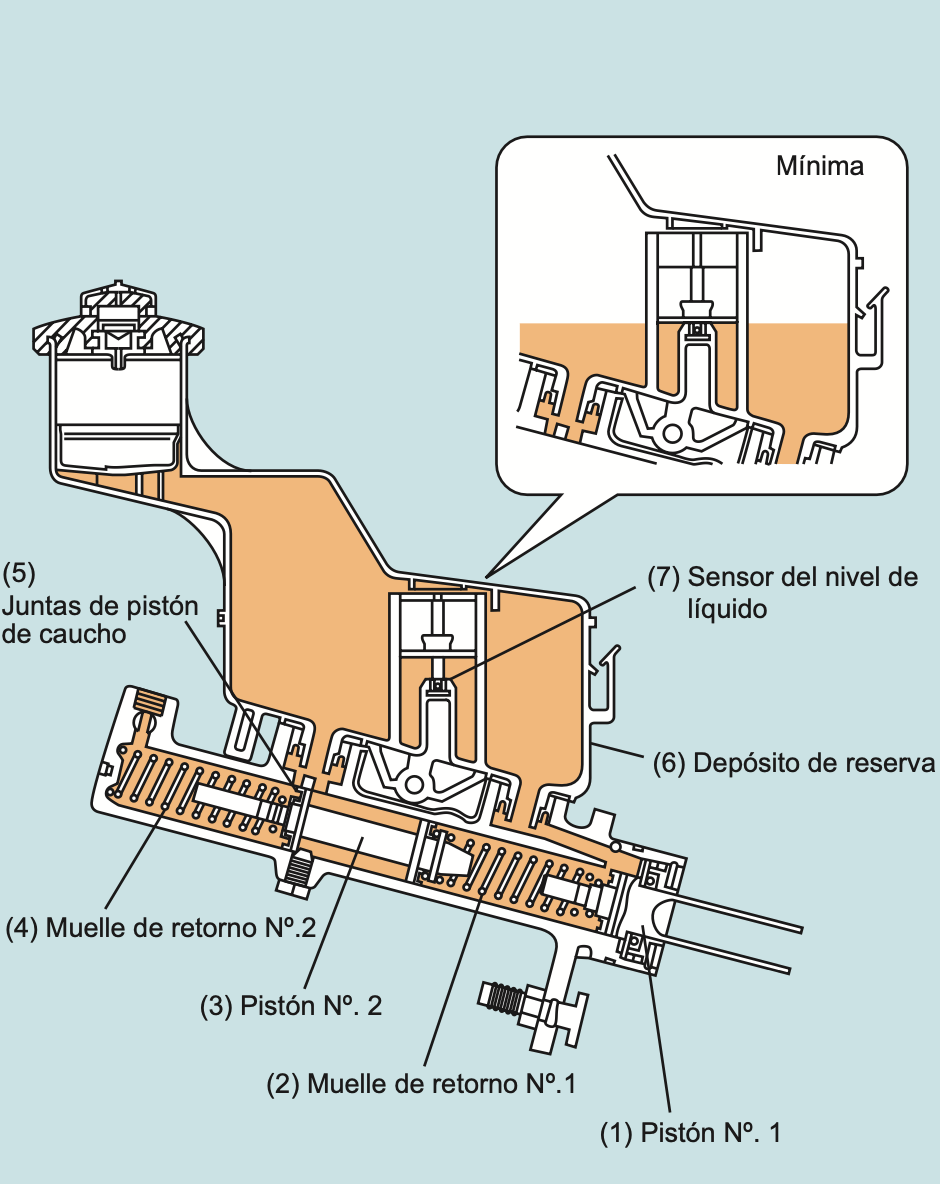

2. Funcionamiento del cilindro maestro

El cilindro maestro es una de las partes más importantes del sistema de frenos, ya que convierte la presión mecánica aplicada al pedal del freno en presión hidráulica. Este cilindro envía la presión a los frenos en cada una de las ruedas a través de los latiguillos de freno. Actualmente, los vehículos suelen estar equipados con un cilindro maestro en tándem, que incluye dos pistones y dos sistemas de frenos independientes.

El diseño del cilindro maestro asegura que si uno de los sistemas de frenado falla debido a una fuga de líquido, el otro sistema seguirá funcionando para detener el vehículo. Esto es crucial para garantizar la seguridad del conductor y los pasajeros.

2.1 Principio de la palanca y la ley de Pascal

El sistema de frenos aprovecha dos principios físicos fundamentales:

1. Principio de la palanca: El pedal del freno actúa como una palanca que amplifica la fuerza aplicada por el conductor, lo que permite generar suficiente fuerza para accionar el sistema hidráulico.

2. Ley de Pascal: Establece que la presión aplicada a un líquido confinado se transmite uniformemente en todas direcciones. Cuando se aplica presión al líquido de frenos en el cilindro maestro, esa presión se transmite a los cilindros de las ruedas, donde se genera la fuerza de frenado.

3. Frenos de disco y tambor

Existen dos tipos principales de frenos: los frenos de disco y los frenos de tambor. Cada uno tiene sus propias ventajas y desventajas, pero ambos funcionan bajo el mismo principio de aplicar presión hidráulica para detener el vehículo.

• Frenos de disco: Compuestos por una pinza que presiona las pastillas contra un disco para frenar el vehículo. Son más comunes en las ruedas delanteras, ya que ofrecen una mejor disipación del calor y un rendimiento superior en condiciones extremas.
• Frenos de tambor: Utilizan un cilindro de rueda que presiona las zapatas contra un tambor giratorio para generar fricción y detener el vehículo. Son más comunes en las ruedas traseras de los vehículos.

Ambos tipos de frenos son activados por la presión hidráulica generada en el cilindro maestro y transmitida a través de los latiguillos del freno.

4. Sistema de latiguillos de freno

Los latiguillos de freno son las tuberías que transportan el líquido de frenos desde el cilindro maestro hasta los frenos de las ruedas. El sistema de latiguillos está diseñado para garantizar que, incluso si una parte del sistema falla, el vehículo pueda seguir frenando.

4.1 Diferencias en vehículos FF y FR

El diseño del sistema de latiguillos varía según el tipo de vehículo:

• En los vehículos con tracción trasera (FR), los latiguillos están divididos en dos sistemas: uno para las ruedas delanteras y otro para las traseras.
• En los vehículos con tracción delantera (FF), se utiliza un diseño en diagonal, donde un latiguillo conecta la rueda delantera derecha con la trasera izquierda, y otro conecta la rueda delantera izquierda con la trasera derecha. Esto garantiza que, si uno de los sistemas de frenos falla, el otro seguirá proporcionando un cierto nivel de fuerza de frenado.

5. La válvula dosificadora

La válvula dosificadora o válvula P es responsable de equilibrar la presión entre el sistema de frenos delantero y trasero. Como las ruedas delanteras soportan más carga durante el frenado, requieren una mayor fuerza de frenado. La válvula dosificadora ajusta la presión hidráulica para asegurar que las ruedas traseras no se bloqueen durante frenadas bruscas.

6. Freno de estacionamiento

El freno de estacionamiento, también conocido como freno de mano, es un sistema mecánico independiente que mantiene el vehículo inmovilizado cuando está estacionado. A diferencia de los frenos de pie, que dependen de la presión hidráulica, el freno de estacionamiento se acciona mediante un cable que tira de las zapatas o las pinzas de freno.

Conclusión

El sistema de frenos es una parte esencial del automóvil que garantiza la seguridad de los pasajeros y el conductor. Desde el pedal del freno hasta el cilindro maestro y los latiguillos, cada componente tiene una función específica que permite detener el vehículo de manera eficiente y segura. Comprender cómo funcionan los frenos no solo es importante para los técnicos automotrices, sino también para los conductores que desean mantener su vehículo en condiciones óptimas.

Mantener el sistema de frenos en buen estado es crucial para prevenir accidentes y garantizar la seguridad en la carretera. ¡Conocer los componentes y cómo interactúan entre sí es el primer paso para asegurarte de que tu vehículo esté listo para cualquier situación!
