El sistema de ventanillas automáticas es un elemento esencial en los vehículos modernos, diseñado para facilitar la apertura y cierre de las ventanas con un solo toque de un interruptor. Este sistema está compuesto por varios componentes que trabajan en conjunto para asegurar un funcionamiento suave y eficiente. A continuación, se detallan los componentes principales y su diseño.

Componentes del sistema de ventanillas automáticas

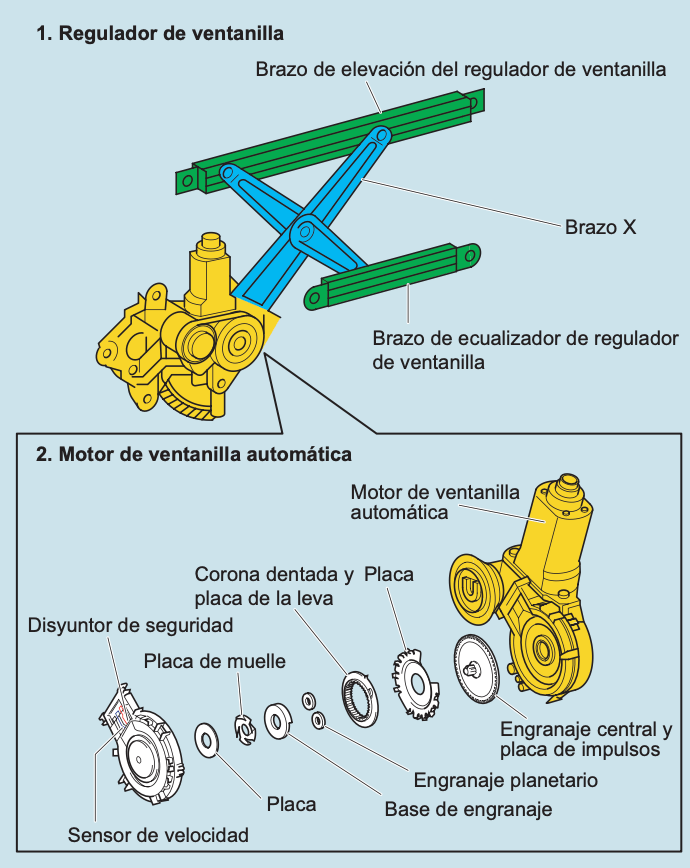

1. Reguladores de ventanilla

   • Función: Convierte el movimiento rotativo del motor en un movimiento ascendente y descendente, permitiendo la apertura y cierre de la ventanilla.
   • Estructura: La ventanilla está soportada por el brazo elevador del regulador, conectado a un brazo X que permite el movimiento vertical. Otros tipos de reguladores incluyen el tipo de alambre y el de un brazo.

2. Motores de ventanillas automáticas

   • Función: Proporciona la fuerza motriz para mover las ventanillas en ambas direcciones.
   • Estructura: El motor se compone de tres secciones principales: motor, engranaje y sensor. El engranaje transmite el movimiento al regulador, mientras que el sensor controla la función de protección contra atascos.

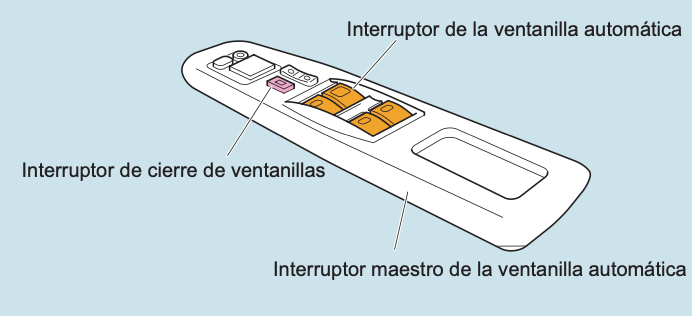

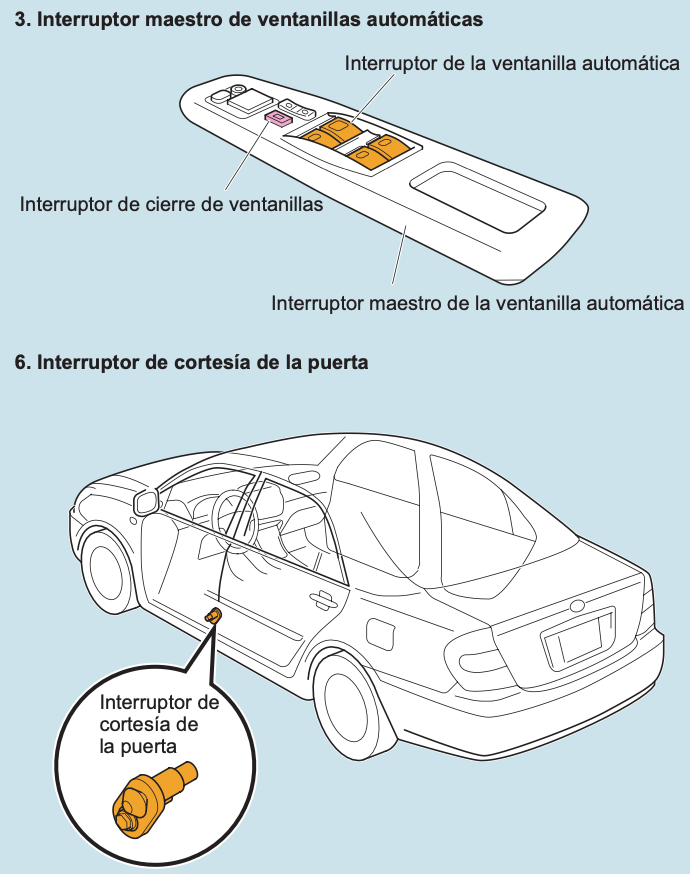

3. Interruptor maestro de ventanillas automáticas

• Función: Controla todo el sistema, permitiendo la operación de todas las ventanillas desde un solo panel. También incluye un interruptor de cierre que desactiva los controles de las ventanillas traseras y del pasajero delantero.
• Características: El cálculo de atasco se basa en las señales del sensor de velocidad y del interruptor de límite, asegurando un funcionamiento seguro y eficiente.

4. Interruptores de las ventanillas automáticas

   • Función: Permiten a los pasajeros controlar la apertura y cierre de sus respectivas ventanillas.

5. Interruptor de encendido

   • Función: Transmite señales al sistema para permitir la operación de las ventanillas sin la llave, activando las funciones de ON, ACC o LOCK.

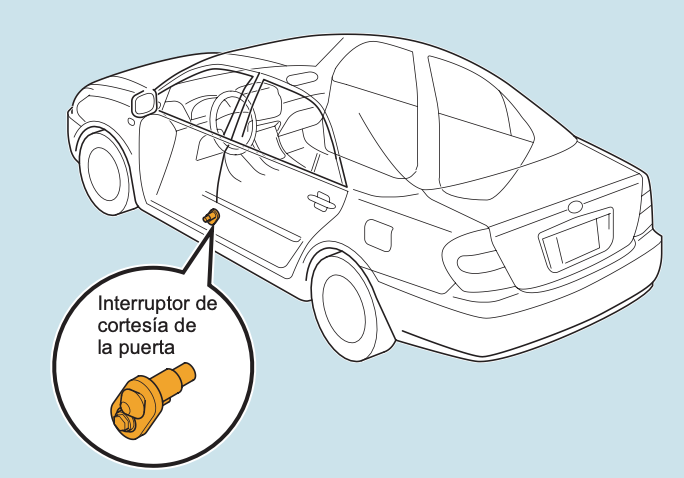

6. Interruptor de cortesía de la puerta

• Función: Detecta si la puerta del conductor está abierta o cerrada, enviando esta información al sistema para gestionar la función de ventanillas sin llave.

Diseño del sistema de ventanillas automáticas

El diseño del sistema se basa en la integración de componentes que permiten un funcionamiento coordinado y eficiente. A través de un conjunto de reguladores, motores e interruptores, el sistema permite que las ventanillas se operen con precisión y seguridad.

• Regulador de ventanilla: Es fundamental en la transformación del movimiento rotativo en movimiento lineal, esencial para la apertura y cierre de las ventanillas.

• Motor de ventanillas automáticas: Este motor es el corazón del sistema, proporcionando la fuerza necesaria para mover las ventanillas según las órdenes recibidas desde los interruptores.

• Interruptores y sensores: Los interruptores permiten el control manual y automático, mientras que los sensores garantizan que las operaciones se realicen sin riesgo de atascos u otros problemas.

Unidad de alimentación de las puertas deslizantes

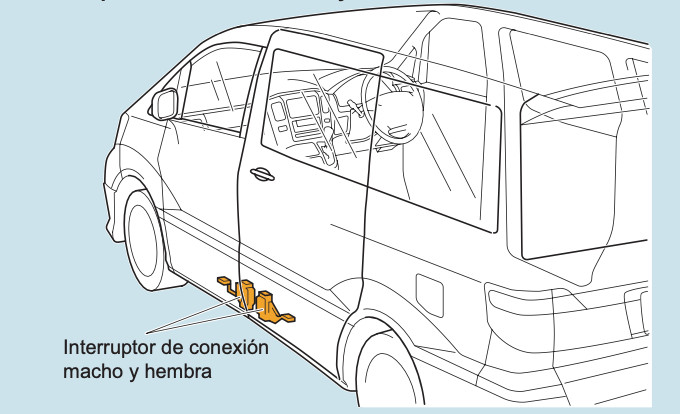

• 1. Interruptor de conexión macho y hembra:

Los conectores macho y hembra están ubicados tanto en la puerta deslizante como en la estructura del vehículo. La energía eléctrica se suministra únicamente cuando la puerta está completamente cerrada. En el momento que la puerta se abre, se corta el suministro de electricidad automáticamente.

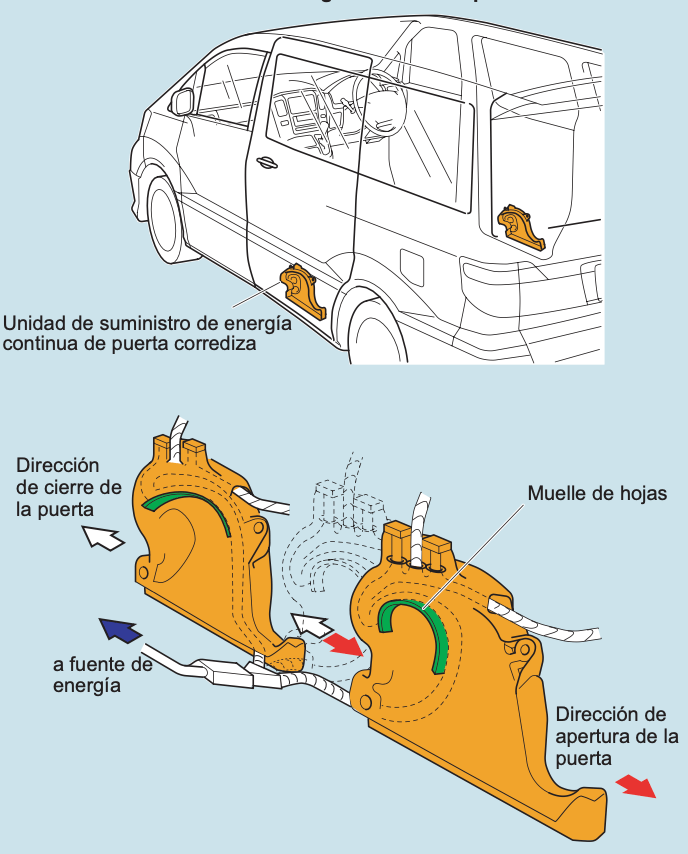

• 2. Unidad de suministro de energía continua de puerta corrediza:

Este sistema asegura un flujo constante de energía entre la carrocería del vehículo y los componentes eléctricos de la puerta deslizante, independientemente de si la puerta está abierta o cerrada. A diferencia de los sistemas tradicionales que emplean conectores macho y hembra, este sistema permite que dispositivos como las ventanillas automáticas funcionen incluso cuando la puerta no está cerrada completamente.

Conclusión

El sistema de ventanillas automáticas es un componente vital que combina funcionalidad, comodidad y seguridad. Su diseño meticuloso asegura que las ventanillas se operen de manera eficiente y segura, mejorando la experiencia general de conducción.
