¿Qué es un comprobador de mano?

El comprobador de mano es un dispositivo diseñado para establecer comunicación con la ECU del vehículo. Esta herramienta puede leer y mostrar los Códigos de Diagnóstico de Problemas (DTC) almacenados en la ECU, los cuales son esenciales para identificar y solucionar problemas. Además, un comprobador de mano permite borrar estos códigos una vez que se ha realizado la reparación.

Más allá de su capacidad para leer DTC, el comprobador de mano ofrece funciones adicionales como la visualización en tiempo real de datos provenientes de varios sensores del vehículo. Esta funcionalidad lo convierte en una herramienta indispensable para realizar diagnósticos precisos y rápidos.

Tipos de comprobadores de mano

1. Comprobador de tipo convencional

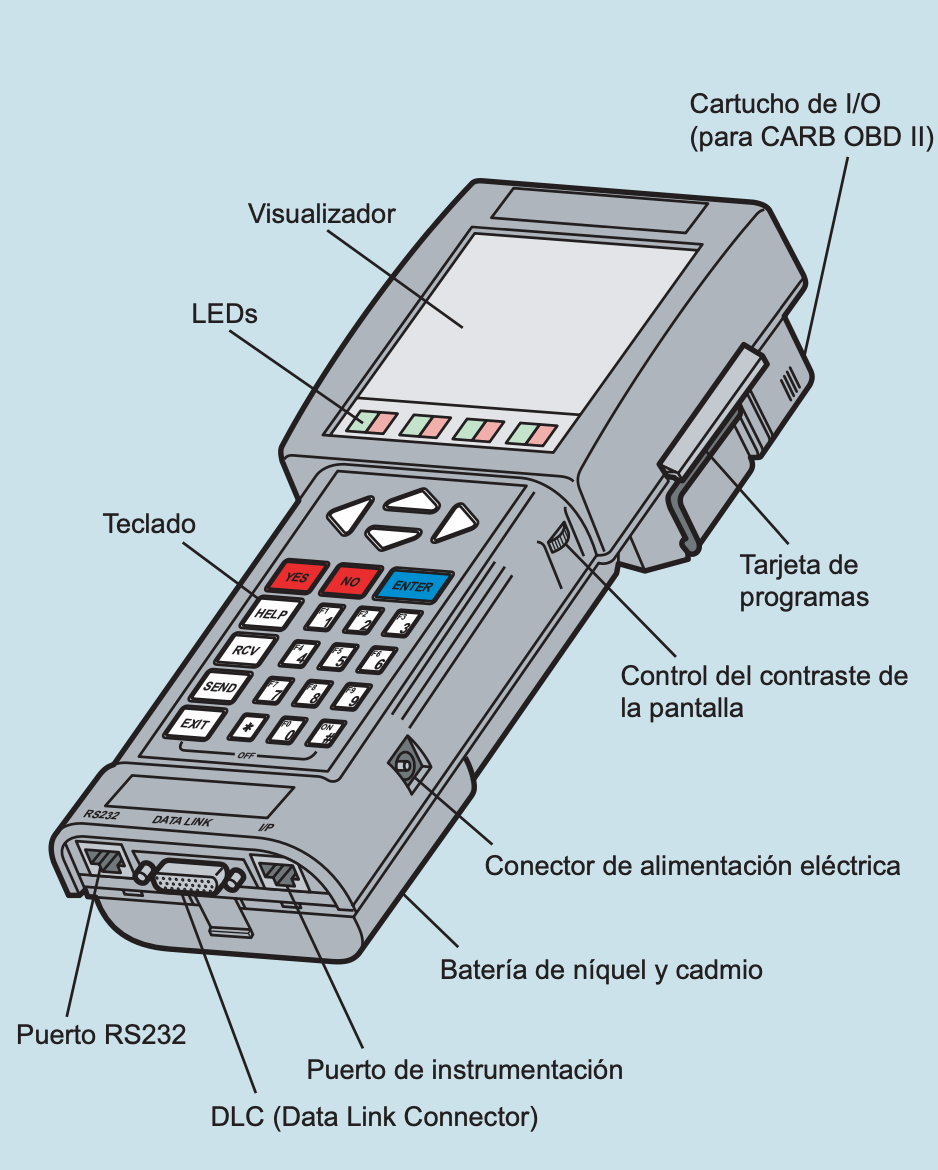

   Este es el tipo tradicional de comprobador, que cuenta con teclas físicas para la navegación y selección de opciones. Su funcionalidad abarca desde la lectura de DTC hasta la función de voltímetro u osciloscopio, proporcionando una herramienta versátil para el diagnóstico automotriz.

2. Comprobador de tipo panel táctil
   Representando una generación más avanzada, este tipo de comprobador ofrece una interfaz más intuitiva con una pantalla táctil. Esto mejora la visibilidad y la velocidad de comunicación con la ECU, facilitando el uso del dispositivo.

Funcionalidades clave del comprobador de mano

1. Lectura y borrado de códigos de diagnóstico
   Permite acceder a los DTC almacenados y, una vez solucionado el problema, borrar estos códigos de la memoria de la ECU.

2. Visualización de datos en tiempo real
   Los datos pueden ser presentados de varias formas, incluyendo listas numéricas, gráficos de barras o líneas, y mediante LEDs que indican el estado ON/OFF de diferentes señales.

3. Compatibilidad con diferentes tipos de vehículos
   Dependiendo del tipo de conector del vehículo (DLC1, DLC2, DLC3), el comprobador se puede conectar utilizando diferentes cables y adaptadores, permitiendo su uso en una amplia gama de automóviles.

Visualización y conexiones

El comprobador de mano permite cambiar entre diferentes modos de visualización para interpretar mejor los datos. Estos incluyen:

• Lista de datos: Una visualización numérica estándar de los valores.
• Gráfico de barras: Para una interpretación visual rápida de las variaciones en los datos.
• Gráfico de líneas: Útil para monitorear cambios continuos a lo largo del tiempo.

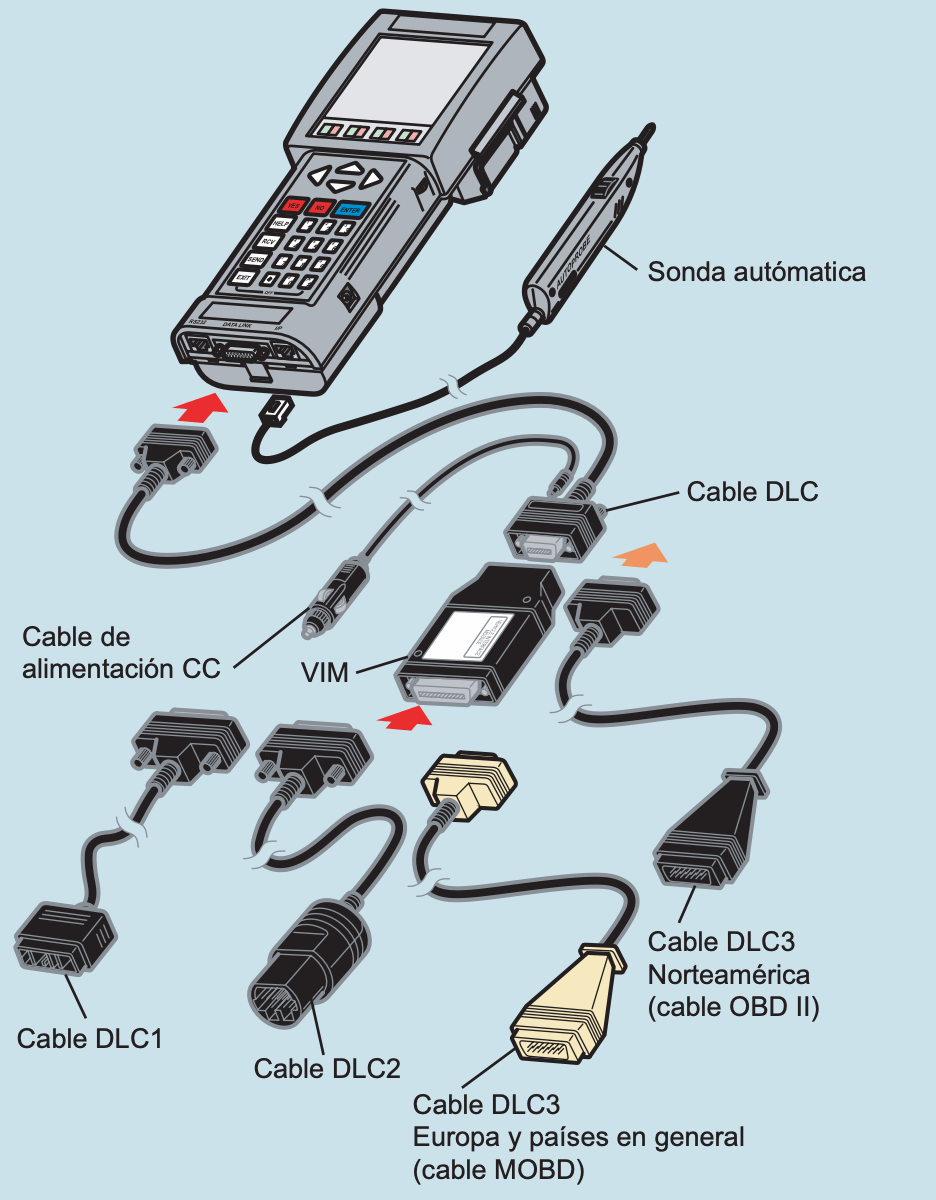

Para establecer la conexión entre el comprobador y el vehículo, se utilizan cables específicos dependiendo del tipo de conector DLC presente en el vehículo. Por ejemplo:

• DLC3: Usado comúnmente en vehículos modernos, permite una conexión directa con cables estándar.
• DLC1 o DLC2: Requiere de un módulo de interfaz de vehículo (VIM) para la correcta conexión y alimentación del comprobador.

Conclusión

El comprobador de mano es una herramienta esencial en el diagnóstico y mantenimiento de vehículos modernos. Su capacidad para leer, interpretar y borrar códigos de diagnóstico, junto con su función de visualización de datos en tiempo real, lo convierten en un aliado indispensable para cualquier técnico automotriz o entusiasta de los vehículos. Con el avance tecnológico, estos dispositivos continúan evolucionando, ofreciendo cada vez más funciones y una mayor facilidad de uso.
