El sistema de control del régimen de ralentí en los motores modernos es un proceso complejo y altamente regulado que permite que el motor funcione de manera eficiente en condiciones de baja carga o durante el arranque. En este contexto, la Válvula de Control del Régimen de Ralentí (ISCV) juega un papel crucial. Esta válvula regula la cantidad de aire que entra en el motor durante el ralentí, lo que permite que el motor mantenga un funcionamiento suave y estable. A continuación, exploramos el funcionamiento de la ISCV tanto en su versión de solenoide rotatorio como en la de motor paso a paso, destacando cómo estas tecnologías optimizan el rendimiento del motor.

1. Funcionamiento de la ISCV tipo solenoide rotatorio

La ISCV de solenoide rotatorio utiliza un mecanismo basado en un campo magnético generado por una bobina para controlar la apertura y cierre de la válvula que regula el flujo de aire en el circuito de derivación de la mariposa de gases. Este sistema es controlado por la Unidad de Control del Motor (ECU), que ajusta la válvula según las condiciones del motor.

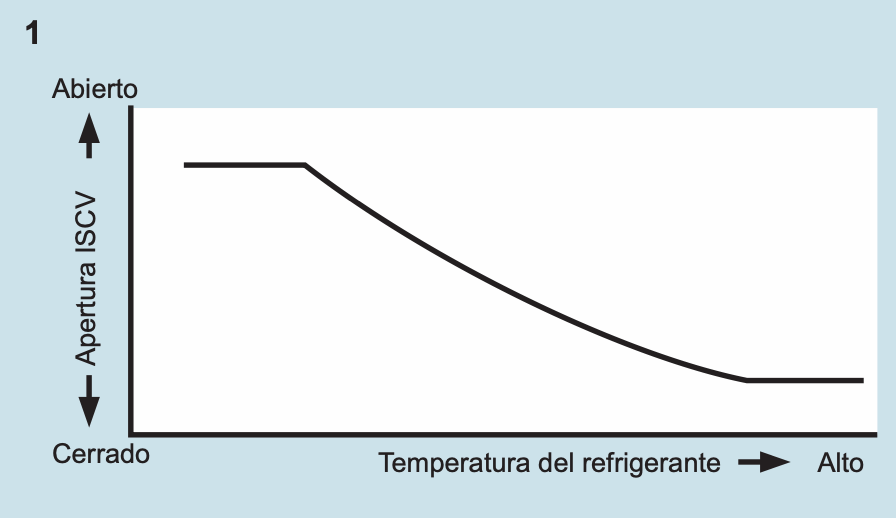

1.1 Control del arranque

Cuando el motor está en proceso de arranque, la ECU del motor recibe una señal de arranque (STA) y abre la ISCV para mejorar la capacidad de encendido. La apertura de la ISCV se ajusta según la señal de régimen del motor (NE) y la temperatura del refrigerante (THW). Este ajuste asegura que el motor reciba suficiente aire para iniciar el proceso de combustión de manera eficiente.

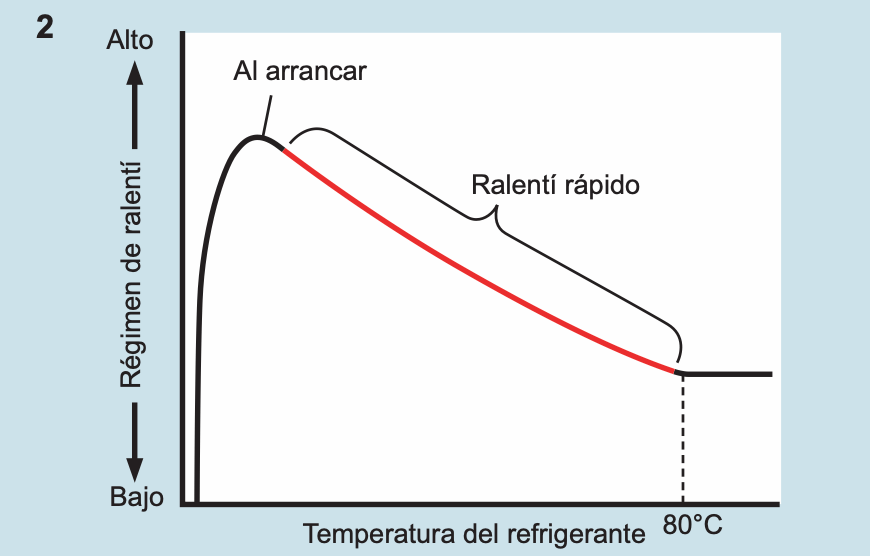

1.2 Control del precalentamiento (ralentí rápido)

Después del arranque, el motor puede estar frío, lo que afecta el rendimiento debido a la alta viscosidad del aceite y la atomización deficiente del combustible. En este caso, la ECU abre la ISCV para aumentar el régimen de ralentí y estabilizar el motor. Este proceso, conocido como ralentí rápido, permite que el motor funcione a un régimen más alto hasta que la temperatura del refrigerante aumente, momento en el que la ECU comienza a cerrar gradualmente la ISCV.

1.3 Control de la retroalimentación

La ECU compara continuamente el régimen de ralentí deseado con el régimen real del motor. Si el régimen real es inferior al deseado, la ISCV se abre para permitir más aire y aumentar el régimen. Si es mayor, la válvula se cierra para reducir el flujo de aire. Este proceso de retroalimentación asegura que el motor mantenga un régimen de ralentí estable, ajustándose en tiempo real a las variaciones de carga del motor.

1.4 Control de la estimación del cambio del régimen de ralentí

Este control entra en juego cuando hay un cambio abrupto en la carga del motor, como al mover la palanca de cambios de D a N, o cuando se activa un componente eléctrico, como el aire acondicionado o el desempañador. En estos casos, la ECU anticipa el cambio y ajusta la ISCV antes de que se produzca una fluctuación significativa en el régimen de ralentí, reduciendo así la magnitud del cambio y asegurando una transición suave.

1.5 Otros controles

• La ECU también abre la ISCV cuando el sensor de posición de la mariposa de gases detecta que se ha soltado el pedal del acelerador, evitando que el motor caiga bruscamente en régimen.
• En vehículos con EHPS (Servodirección electro-hidráulica), la carga eléctrica adicional generada por el funcionamiento del sistema es compensada por la apertura de la ISCV, lo que mantiene el régimen de ralentí estable.

2. Funcionamiento de la ISCV tipo motor paso a paso

El motor paso a paso en la ISCV utiliza un mecanismo diferente para regular el flujo de aire. Esta válvula también está controlada por la ECU, pero funciona a través de un rotor magnético que se mueve en pasos específicos para abrir o cerrar la válvula según sea necesario. Este sistema ofrece un control más preciso y gradual del flujo de aire.

2.1 Configuración del arranque

Antes de que el motor arranque, la ISCV se posiciona completamente abierta para facilitar el proceso de encendido. La ECU del motor controla el relé principal para mantener la corriente en la ISCV incluso después de que se apaga el motor, asegurando que esté en la posición correcta para el próximo arranque. Una vez que la válvula se posiciona correctamente, el relé principal deja de recibir corriente.

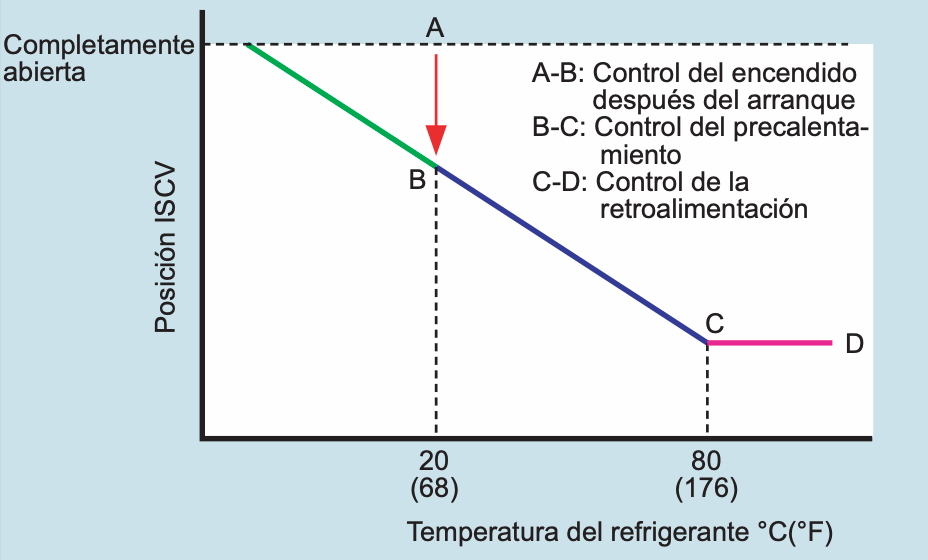

2.2 Control después del arranque, precalentamiento y retroalimentación

El funcionamiento del motor paso a paso durante el precalentamiento y la retroalimentación es similar al del tipo solenoide rotatorio. Después del arranque, la válvula se cierra gradualmente desde su posición completamente abierta, ajustándose en función de la temperatura del refrigerante y el régimen del motor. Cuando la temperatura del refrigerante alcanza los 80°C, la ECU comienza a utilizar el control de retroalimentación para mantener el régimen de ralentí en su valor óptimo.

3. Comparación de ambos sistemas

Aunque tanto el solenoide rotatorio como el motor paso a paso cumplen con la misma función de regular el ralentí del motor, existen diferencias clave en su funcionamiento:

• Precisión: El motor paso a paso ofrece un control más detallado gracias a su capacidad para realizar movimientos en pasos. Esto permite ajustes más finos y graduales en comparación con el solenoide rotatorio.
• Simplicidad: El solenoide rotatorio tiene un diseño más simple, lo que lo hace más adecuado para aplicaciones donde no se requiere un control extremadamente fino del flujo de aire.
• Eficiencia: Ambos sistemas aseguran un rendimiento eficiente del motor, pero el motor paso a paso puede ser más efectivo en situaciones donde se necesita un ajuste constante y dinámico del régimen de ralentí.

Conclusión

La ISCV en sus variantes de solenoide rotatorio y motor paso a paso desempeña un papel crucial en la regulación del ralentí en los motores modernos. Estos sistemas, controlados por la ECU del motor, ajustan continuamente el flujo de aire de admisión para asegurar un régimen de ralentí estable, independientemente de las condiciones de carga o temperatura. Al comprender cómo funciona cada tipo de ISCV, es posible optimizar el rendimiento del motor y garantizar una conducción más suave y eficiente en todo momento.
