La unidad de control hidráulico es un componente esencial en los sistemas de transejes automáticos, encargada de gestionar la presión hidráulica para que el vehículo pueda operar de manera eficiente y sin problemas. Este artículo profundiza en los aspectos clave de su funcionamiento, desde la generación de presión hasta la regulación y los cambios de engranajes, con el fin de explicar cómo este sistema mantiene un control óptimo del rendimiento del vehículo.

1. Funciones principales de la unidad de control hidráulico

La unidad de control hidráulico tiene tres funciones fundamentales para asegurar el funcionamiento correcto del transeje automático:

1.1 Generar presión hidráulica

La bomba de aceite es la encargada de generar la presión hidráulica necesaria para accionar el transeje automático. Esta presión es crucial para permitir que los engranajes y embragues se activen correctamente. La bomba está conectada al convertidor de par del motor, que acciona el sistema para mantener el flujo constante de líquido hidráulico.

1.2 Ajustar la presión hidráulica

La presión hidráulica generada por la bomba se ajusta mediante la válvula reguladora primaria, que regula la cantidad de presión que se envía a los componentes del sistema. Además, la válvula de mariposa se encarga de ajustar la presión en función de la salida del motor, modificando la presión de acuerdo con el ángulo de apertura del acelerador.

1.3 Cambiar engranajes

El cambio de engranajes se produce cuando los embragues y frenos del engranaje planetario se activan. Las señales enviadas desde la ECU (Unidad de Control Electrónico) del motor y del ECT controlan las válvulas solenoide, que a su vez ajustan las válvulas de cambio responsables de la selección de engranajes.

2. Componentes clave de la unidad de control hidráulico

La unidad de control hidráulico está formada por varios componentes que trabajan en conjunto para gestionar la presión hidráulica y los cambios de engranajes. Los principales son:

• Cuerpo de la válvula
• Convertidor de par
• Bomba de aceite
• Válvula reguladora primaria
• Válvulas de cambio
• Válvula de mariposa
• Válvulas solenoide
• Embragues y frenos del engranaje planetario
• ECU del motor y del ECT

2.1 Bomba de aceite

La bomba de aceite es accionada por el convertidor de par del motor y es responsable de generar la presión necesaria para que el transeje funcione. Es fundamental mantener el nivel de aceite adecuado utilizando una varilla de nivel para garantizar un rendimiento óptimo.

Observación:

Al remolcar vehículos con transeje automático, es importante recordar que la bomba de aceite no funciona si el motor está apagado, lo que podría llevar a la falta de lubricación en el sistema. Por lo tanto, es recomendable remolcar a baja velocidad y durante distancias cortas o, idealmente, levantar las ruedas motrices.

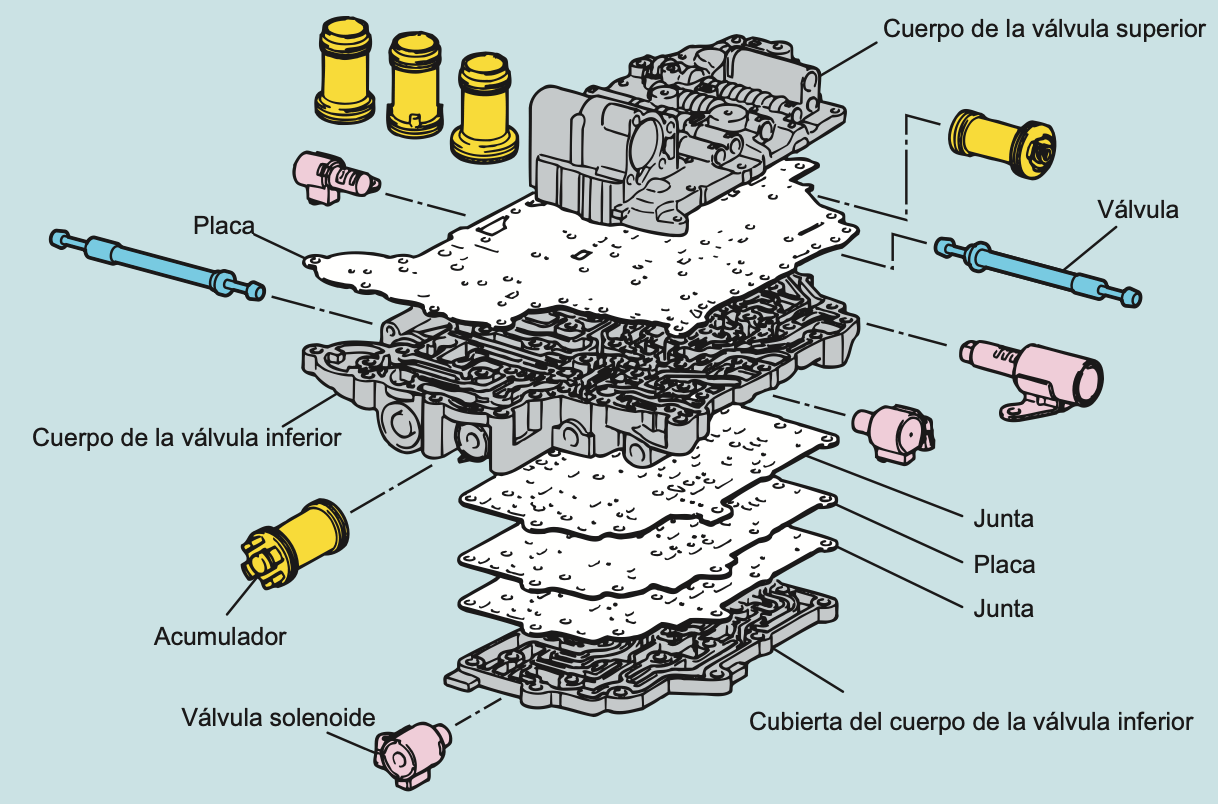

2.2 Cuerpo de la válvula

El cuerpo de la válvula se asemeja a un laberinto de conductos a través de los cuales fluye el líquido del transeje. Este componente contiene varias válvulas que regulan la presión y desvían el líquido a los conductos adecuados. Las válvulas principales incluyen:

• Válvula reguladora primaria
• Válvulas de cambio (1-2, 2-3, 3-4)
• Válvulas solenoide
• Válvula manual

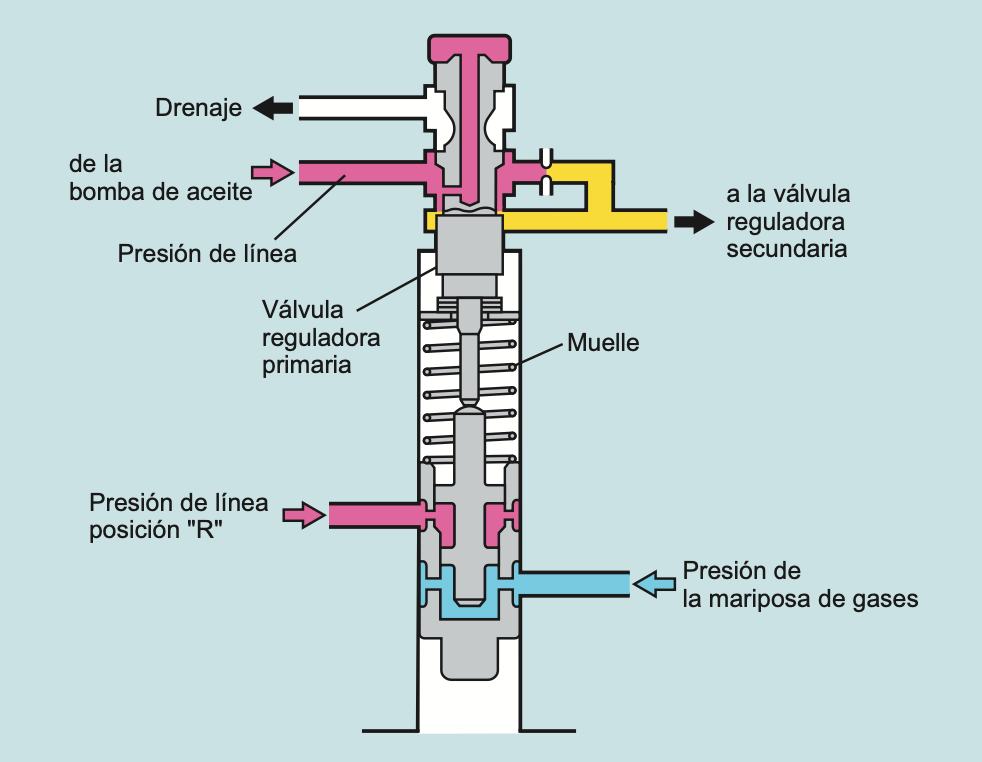

2.3 Válvula reguladora primaria

La válvula reguladora primaria ajusta la presión de la línea hidráulica según la potencia del motor para evitar que la bomba pierda potencia. Cuando la presión aumenta demasiado, la válvula permite que el líquido se drene para mantener una presión constante. Además, regula la presión para evitar el deslizamiento del embrague y frenos cuando el acelerador está en una posición abierta.

2.4 Válvulas de cambio

Las válvulas de cambio controlan el paso del líquido hacia los embragues y frenos, lo que permite que los engranajes cambien de manera eficiente. Estas válvulas reciben señales de las válvulas solenoide, las cuales determinan cuándo debe aplicarse la presión hidráulica a los engranajes.

Ejemplo: Durante el cambio de la primera a segunda marcha, la presión hidráulica mueve la válvula de cambio, permitiendo que el líquido accione los embragues para realizar la transición.

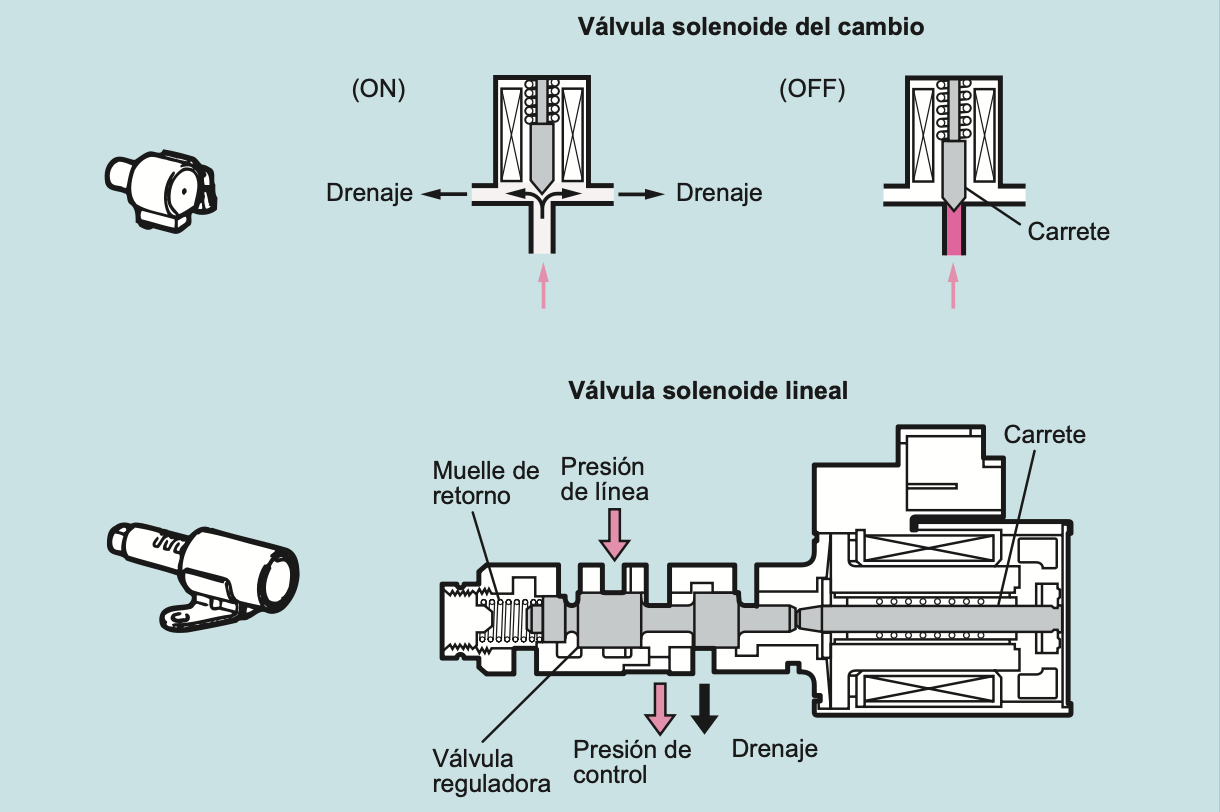

2.5 Válvulas solenoide

Las válvulas solenoide son controladas por la ECU y el sistema ECT. Existen dos tipos de válvulas solenoide:

• Válvula de cambio: Controla el flujo de líquido hacia los engranajes según las señales de la ECU.
• Válvula solenoide lineal: Controla la presión hidráulica de manera proporcional, ajustando la cantidad de presión en función de la corriente eléctrica recibida de la ECU.

3. Funcionamiento del sistema hidráulico en el transeje automático

El sistema hidráulico del transeje automático es una red compleja de válvulas y conductos que aseguran que cada parte del sistema funcione en sincronía para ofrecer una conducción suave. A medida que aumenta la velocidad del vehículo o cambia la carga en el motor, la ECU ajusta las válvulas solenoide para modificar la presión hidráulica y cambiar los engranajes de manera precisa.

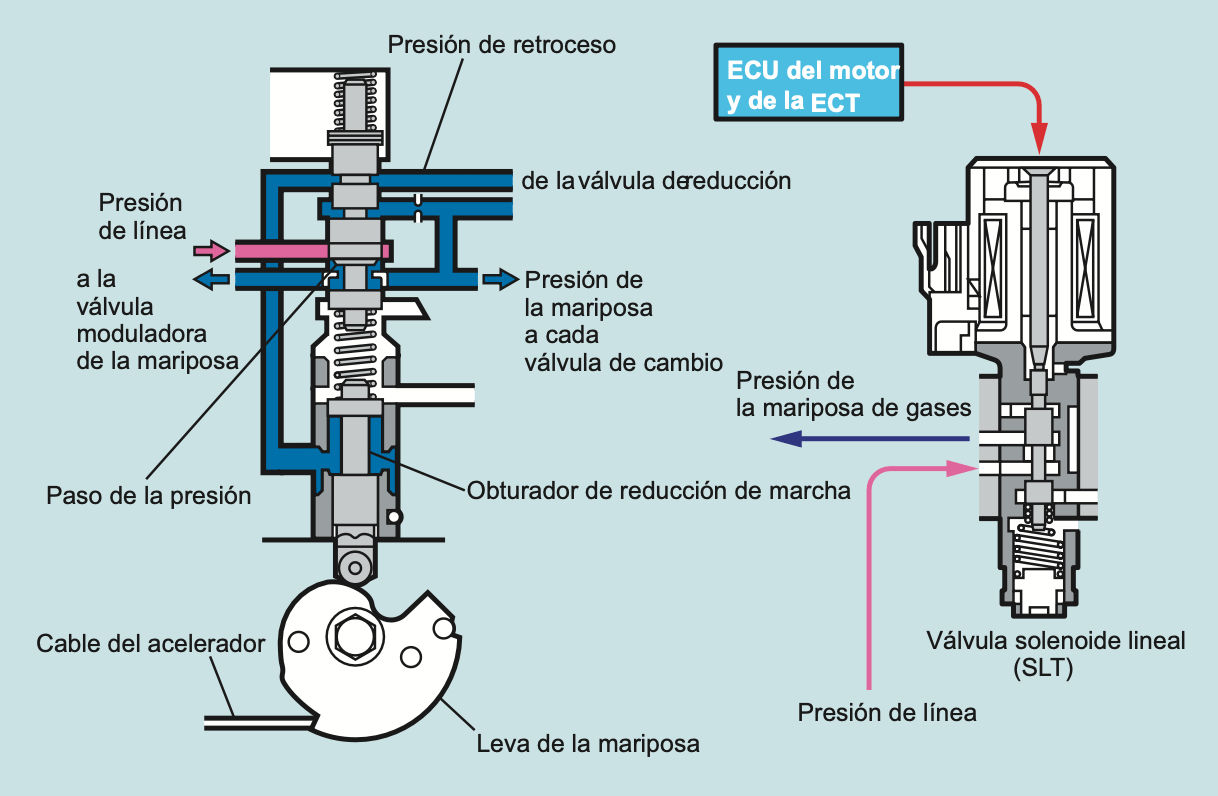

3.1 Válvula de mariposa

La válvula de mariposa ajusta la presión en respuesta al ángulo del pedal del acelerador. Este ajuste se transmite a la válvula reguladora primaria, que regula la presión de la línea según la apertura del acelerador. En modelos más modernos, este proceso se gestiona electrónicamente mediante sensores de posición y válvulas solenoide lineales.

3.2 Válvula manual

La válvula manual, conectada a la palanca de cambios, cambia la dirección del flujo del líquido en función de la posición de la palanca. Dependiendo del modelo del vehículo, este sistema puede ser accionado por varillas (vehículos de tracción trasera) o cables (vehículos de tracción delantera).

Conclusión

La unidad de control hidráulico en transejes automáticos es una pieza clave que permite la correcta regulación de la presión hidráulica y el cambio de engranajes. A través de componentes como la bomba de aceite, las válvulas reguladoras y solenoides, el sistema asegura un funcionamiento eficiente y sin problemas. Mantener un adecuado mantenimiento de este sistema es crucial para evitar problemas y garantizar un rendimiento óptimo del vehículo.
