En el mundo de la mecánica automotriz, el servofreno es un componente esencial para la seguridad en carretera. El servofreno en tándem destaca entre sus pares debido a su capacidad de generar una alta potencia de frenado sin requerir un pistón de mayor tamaño. Esto se logra a través de un diseño de dos cámaras de vacío, las cuales funcionan en serie para multiplicar la fuerza de frenado. En este artículo, exploramos en detalle cómo funciona este dispositivo y por qué es crucial para el rendimiento de frenado de un vehículo.

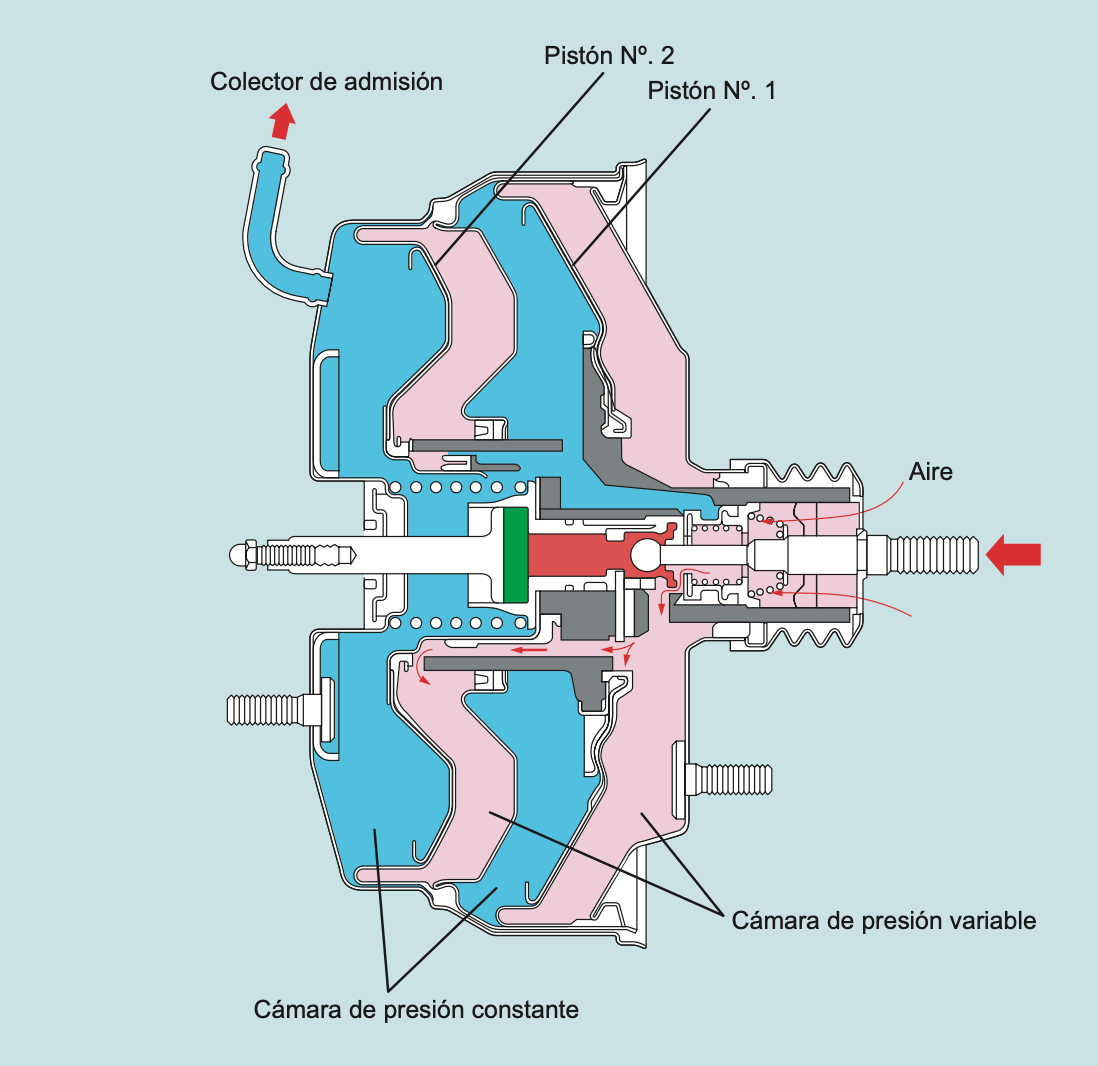

¿Qué es el servofreno en tándem?

El servofreno en tándem es un tipo de dispositivo que utiliza el vacío generado por el motor para ayudar al conductor a aplicar mayor fuerza al sistema de frenos. En lugar de requerir un pistón de gran tamaño, este servofreno emplea dos cámaras de vacío en serie, lo que permite una mayor potencia de frenado en un espacio compacto.

1. Funcionamiento del Servofreno en Tándem

El servofreno en tándem opera de manera eficiente a través de distintos estados que dependen de la presión aplicada al pedal del freno. A continuación, se detallan sus fases de funcionamiento:

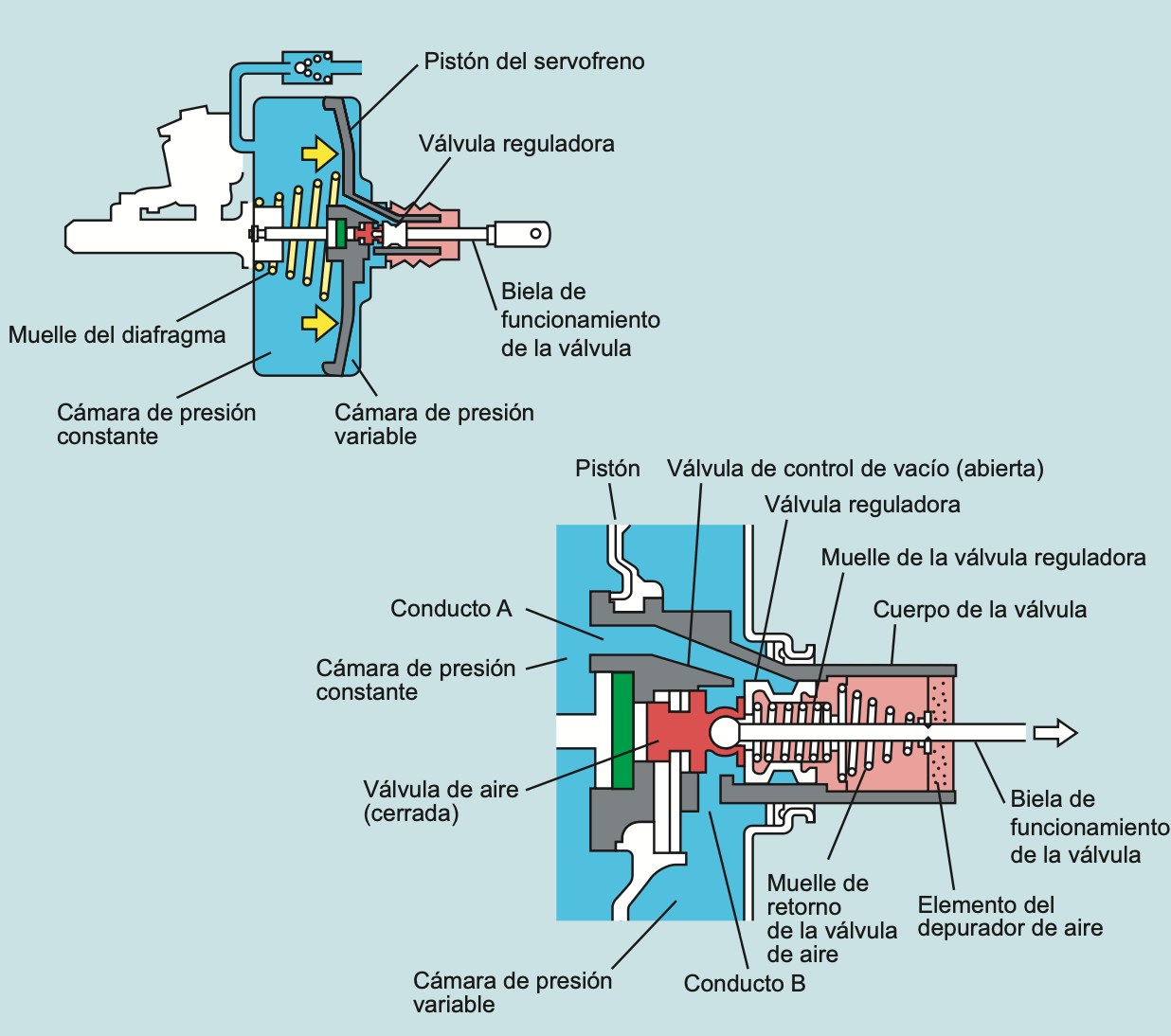

1.1 Cuando no se aplican los frenos

En este estado, la válvula de aire está conectada a la biela de funcionamiento y es empujada hacia la derecha por el muelle de retorno. Este movimiento evita que el aire atmosférico ingrese a la cámara de presión variable, manteniendo el vacío tanto en esta cámara como en la de presión constante. Como resultado, el pistón del servofreno es empujado hacia la derecha por el muelle del diafragma, dejando el sistema de frenos en reposo y listo para ser activado.

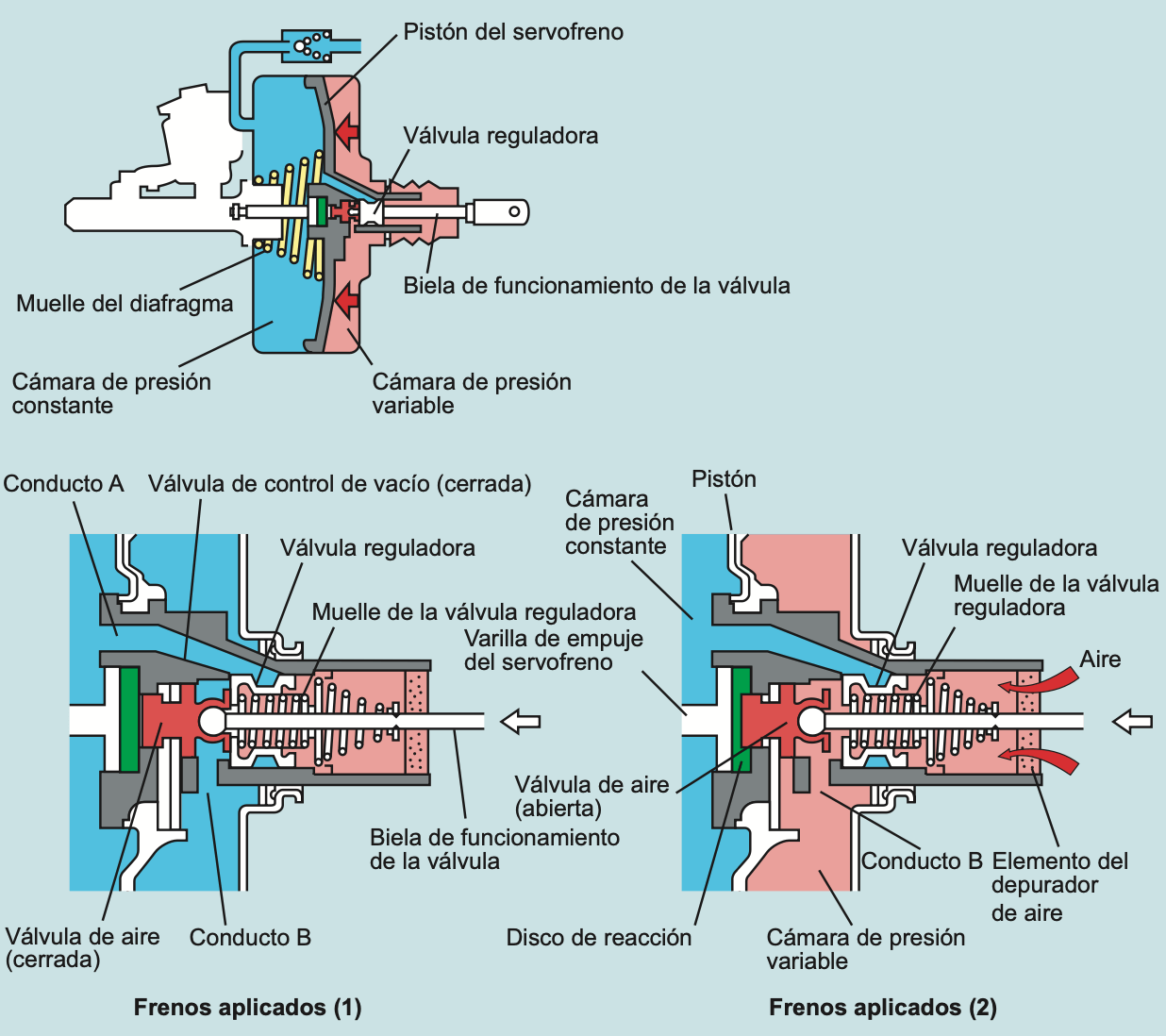

1.2 Al aplicar los frenos

Cuando el conductor pisa el pedal del freno, la biela de funcionamiento empuja la válvula de aire hacia la izquierda, lo que a su vez mueve la válvula reguladora hasta que esta hace contacto con la válvula de vacío, bloqueando el conducto entre las dos cámaras (conductos A y B). A medida que la válvula de aire se aleja de la válvula reguladora, el aire atmosférico fluye hacia la cámara de presión variable. Esta diferencia de presión entre las dos cámaras empuja el pistón hacia la izquierda, lo que incrementa la fuerza de frenado.

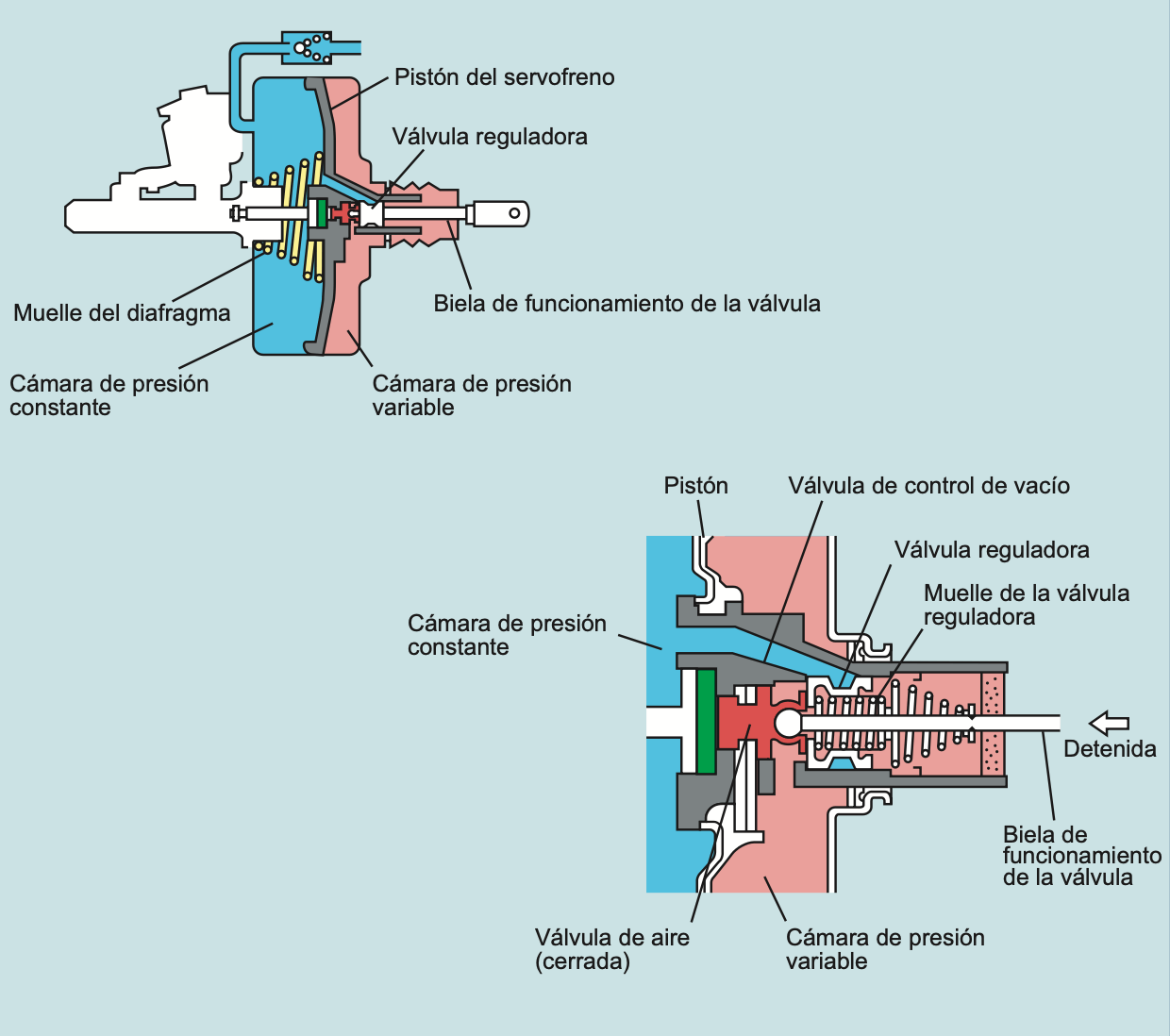

2. Mantenimiento de la fuerza de frenado (frenado parcial)

Si el pedal del freno se mantiene presionado de manera parcial, el sistema entra en un estado de equilibrio. En este estado, el movimiento del pistón cesa debido a que la presión en la cámara de presión variable se ha estabilizado. Este equilibrio permite que el conductor mantenga una fuerza de frenado constante sin que la presión aumente o disminuya, lo cual es ideal para situaciones de frenado prolongado o en descenso.

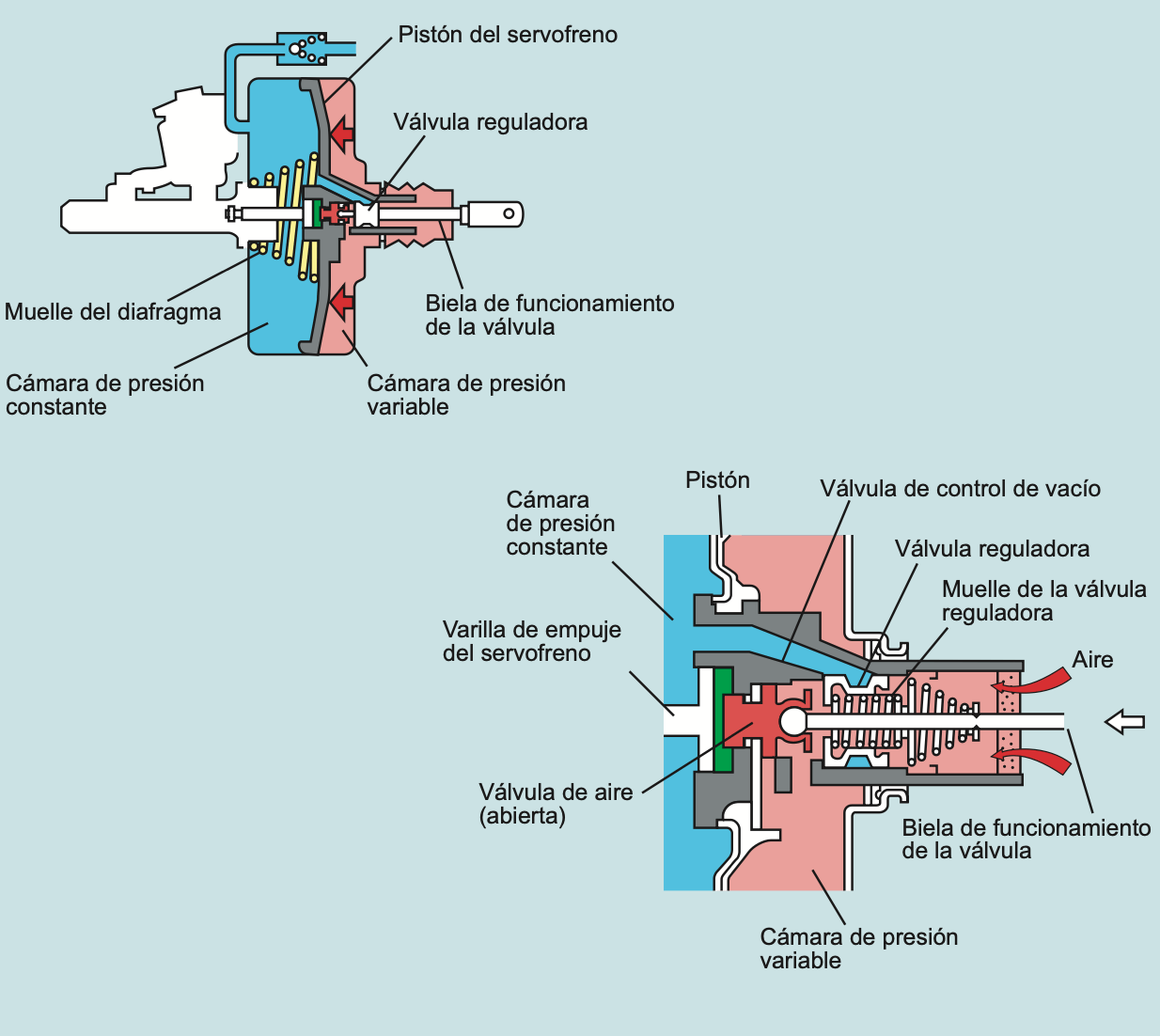

2.1 Máximo efecto de frenado

Cuando el conductor presiona el pedal del freno al máximo, la válvula de aire se aleja completamente de la válvula reguladora, permitiendo que la cámara de presión variable se llene completamente de aire atmosférico. En este punto, se logra la máxima diferencia de presión entre ambas cámaras, aplicándose el mayor efecto de frenado posible. Incluso si se aplicara fuerza adicional al pedal, el efecto del servofreno no aumentaría; solo se transmitiría la fuerza adicional a la varilla de empuje, actuando directamente sobre el cilindro maestro.

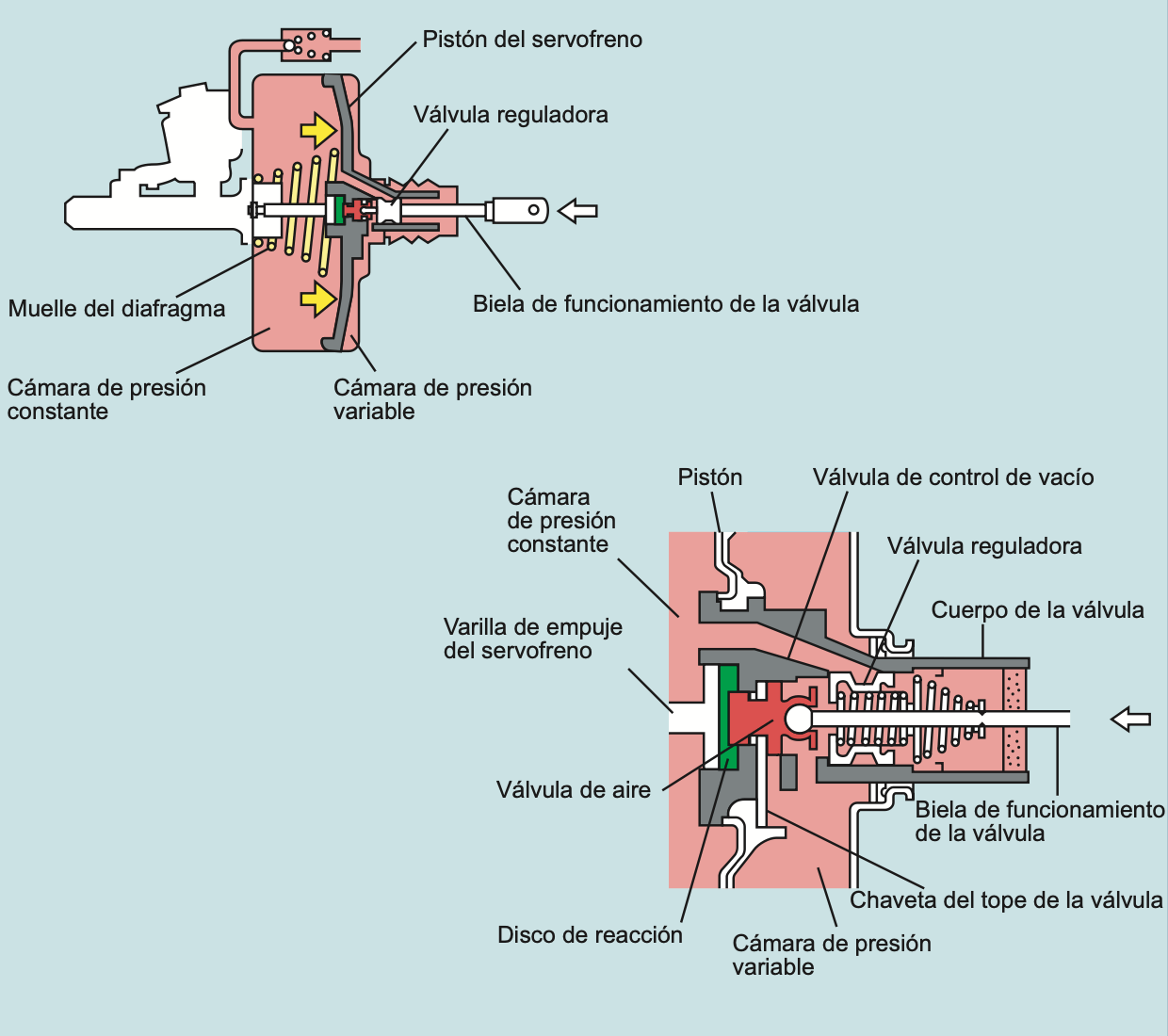

3. Estado sin vacío

En el raro caso de que el sistema de vacío falle, el servofreno puede seguir funcionando aunque el conductor notará que el pedal del freno se vuelve más “pesado”. En esta situación, la diferencia de presión entre las cámaras desaparece, y ambas cámaras quedan llenas de aire atmosférico. Sin embargo, el pedal del freno sigue activando el sistema mediante un empuje directo desde la biela de funcionamiento de la válvula hacia el pistón del cilindro maestro. Aunque el esfuerzo requerido por el conductor será mayor, el sistema de frenos permanecerá operativo, lo cual es un diseño de seguridad clave para prevenir fallas totales en el frenado.

Ventajas del Servofreno en Tándem

1. Aumento de la fuerza de frenado sin incrementar el tamaño del pistón: Esto es fundamental para ahorrar espacio en el compartimento del motor y mantener la eficiencia del diseño.
2. Estabilidad en el frenado prolongado: La capacidad del servofreno en tándem para mantener una presión constante permite un frenado estable en situaciones de larga duración.
3. Respaldo en caso de fallas del vacío: Aun cuando el sistema de vacío falla, el diseño permite que el conductor tenga control sobre el freno, aumentando la seguridad del vehículo.

Conclusión

El servofreno en tándem es un componente innovador y esencial en los sistemas de frenos modernos. Su diseño de doble cámara de vacío permite un frenado más potente y controlado, sin sacrificar espacio ni eficiencia. Gracias a su capacidad para mantener la presión de frenado y operar en situaciones de emergencia sin vacío, el servofreno en tándem es una garantía de seguridad en la carretera. Asegurarse de que el servofreno funcione adecuadamente mediante revisiones periódicas es vital para que el sistema de frenos se mantenga en óptimas condiciones, protegiendo al conductor y a todos los pasajeros.

Mantener el servofreno en buen estado es clave para un sistema de frenado eficiente y seguro. Realizar revisiones periódicas y estar atento a cualquier cambio en la respuesta del pedal son prácticas esenciales para un manejo seguro y controlado.
