El sistema de frenos de un vehículo es una pieza fundamental para la seguridad de todos los pasajeros. La capacidad de detener el vehículo de manera eficiente depende de un delicado equilibrio entre la presión hidráulica y los mecanismos mecánicos que convierten la fuerza aplicada al pedal en fuerza de frenado. En este blog, vamos a desglosar el funcionamiento de este sistema clave y cómo reacciona ante posibles fallos, garantizando siempre la máxima seguridad.

1. Funcionamiento del sistema hidráulico

El principio básico del sistema de frenos hidráulico es convertir la fuerza aplicada al pedal del freno en presión hidráulica, que luego es distribuida a las ruedas para generar la fuerza de frenado.

1.1 ¿Qué ocurre cuando pisas el pedal del freno?

Cuando el conductor pisa el pedal del freno, la fuerza se transmite a través de una varilla de empuje al cilindro maestro. Dentro de este cilindro, la presión generada por el pistón se dirige a los latiguillos de freno, que distribuyen esta presión a los cilindros de rueda. Este proceso es el que permite que las pastillas de freno o las zapatas se presionen contra el disco o tambor, respectivamente, y el vehículo se detenga.

1.2 Funcionamiento normal del sistema

El funcionamiento del sistema de frenos se divide en tres fases según el estado del pedal del freno:

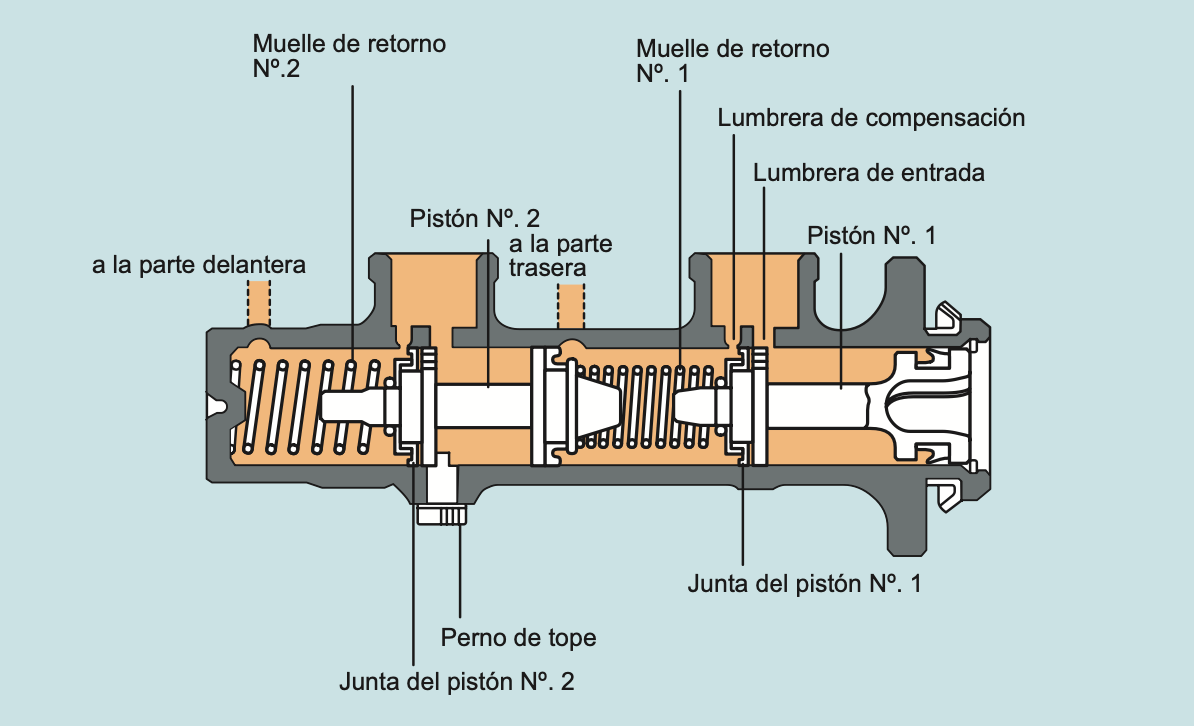

1. Cuando no se aplican los frenos: En esta etapa, las juntas de los pistones n°1 y n°2 se colocan entre el orificio de entrada y el de compensación. Esto crea un conducto que conecta el cilindro maestro con el depósito de reserva, lo que permite que el sistema esté listo para cuando se necesite frenar.

2. Al pisar el pedal del freno: El pistón n°1 se desplaza, cerrando el orificio de compensación, lo que bloquea el conducto entre el cilindro maestro y el depósito. A medida que el pistón sigue avanzando, aumenta la presión hidráulica, que se transmite a los cilindros de rueda traseros. Luego, esta misma presión empuja el pistón n°2, que a su vez actúa sobre los cilindros de rueda delanteros.

3. Cuando se suelta el pedal de freno: Los pistones regresan a su posición original gracias a los muelles de retorno y la caída de la presión hidráulica. Sin embargo, el líquido de frenos no regresa de inmediato, lo que provoca una momentánea caída de presión en el cilindro maestro. Esto crea un vacío que permite que el líquido del depósito fluya de nuevo al cilindro, estabilizando el sistema para la siguiente frenada.

2. Respuesta del sistema ante fallos

El sistema de frenos está diseñado para mantener la seguridad incluso si hay un fallo en uno de los circuitos hidráulicos. Esto es posible gracias a su diseño de dos sistemas de freno (delantero y trasero), que garantizan que al menos un juego de frenos siga funcionando.

2.1 Fugas en el sistema trasero

Si hay una fuga en el sistema de frenos trasero, el pistón n°1 se moverá pero no generará presión en las ruedas traseras. En este caso, el muelle de retorno se comprimirá y el pistón n°1 empujará al pistón n°2, permitiendo que el vehículo frene con las ruedas delanteras.

2.2 Fugas en el sistema delantero

Si la fuga ocurre en el sistema delantero, el pistón n°2 avanzará sin generar presión, hasta que toque el extremo del cilindro maestro. A partir de ahí, el pistón n°1 generará presión en el sistema trasero, permitiendo que el vehículo frene utilizando únicamente las ruedas traseras.

Este diseño garantiza que, aunque haya una pérdida de líquido en uno de los sistemas, el otro seguirá proporcionando suficiente fuerza de frenado para detener el vehículo de manera segura.

3. La importancia del mantenimiento

Un sistema de frenos en buen estado es esencial para la seguridad en la carretera. Es fundamental realizar revisiones periódicas del líquido de frenos, los latiguillos, y asegurarse de que no haya fugas. También es importante cambiar el líquido de frenos regularmente, ya que con el tiempo puede absorber humedad y perder efectividad.

Conclusión

El sistema de frenos es una de las piezas más críticas de un automóvil, y su diseño está pensado para garantizar la seguridad en cualquier circunstancia. Desde la generación de presión hidráulica en el cilindro maestro hasta la respuesta ante posibles fugas, cada componente cumple una función clave para que el vehículo pueda frenar de manera efectiva.

Mantener el sistema de frenos en buen estado es esencial para evitar accidentes y garantizar que tu vehículo esté siempre preparado para enfrentar cualquier situación en la carretera. Si alguna vez sientes que los frenos no están funcionando de manera óptima, no dudes en realizar una revisión inmediata.
