La ISCV (Válvula de Control del Régimen de Ralentí) es un componente clave en el control del régimen de ralentí en los motores modernos, asegurando un rendimiento estable y eficiente en condiciones de baja carga. Un tipo específico de ISCV, el motor paso a paso, ha demostrado ser altamente eficaz para regular el flujo de aire que pasa por el circuito de derivación de la mariposa de gases. En este artículo, exploraremos en profundidad cómo funciona la ISCV tipo motor paso a paso, su estructura y su papel fundamental en el control del régimen de ralentí.

1. ¿Qué es la ISCV tipo motor paso a paso?

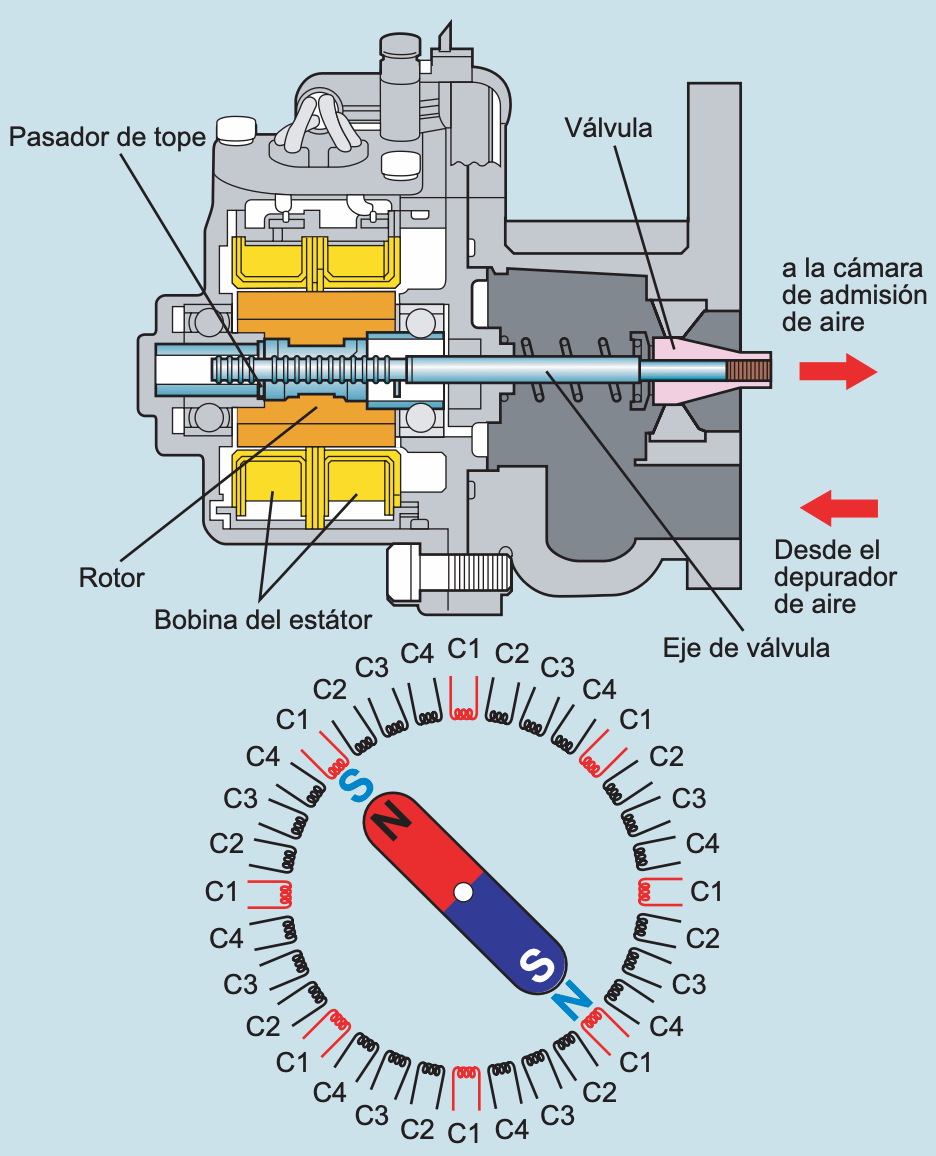

La ISCV tipo motor paso a paso se instala en la cámara de admisión del motor y utiliza un mecanismo de control basado en un rotor con un imán permanente y un conjunto de bobinas. La función principal de esta válvula es regular el volumen de aire que ingresa al motor durante el ralentí, utilizando una configuración precisa de movimiento del rotor para ajustar la apertura y el cierre de la válvula.

A diferencia de otras ISCV que utilizan mecanismos más simples como el solenoide, la ISCV tipo motor paso a paso se basa en un principio de halar y rebotar el imán para controlar el flujo de aire. Este enfoque le otorga un control más fino y preciso, asegurando que el motor reciba la cantidad adecuada de aire en cada momento, lo que contribuye a mantener el régimen de ralentí dentro de los parámetros óptimos.

2. Funcionamiento de la ISCV tipo motor paso a paso

El principio de funcionamiento de la ISCV de motor paso a paso se basa en la interacción entre el campo magnético generado por las bobinas y el imán permanente instalado en el rotor. A continuación, explicamos el proceso en detalle:

2.1 El movimiento del rotor

El motor paso a paso está diseñado con cuatro bobinas dispuestas alrededor de un imán permanente que actúa como rotor. A medida que la corriente eléctrica fluye por las bobinas, se genera un campo magnético que atrae al imán en una dirección específica, lo que provoca la rotación del rotor. Este movimiento de rotación controla la posición de la válvula, permitiendo abrir o cerrar el flujo de aire en el circuito de derivación.

• Apertura de la válvula: Cuando se aplica electricidad a la bobina A (RSO) durante un tiempo prolongado, el rotor se mueve en la dirección de apertura de la válvula, lo que permite que una mayor cantidad de aire entre en la cámara de admisión.
• Cierre de la válvula: Cuando la corriente se dirige hacia la bobina B, el rotor gira en la dirección opuesta, moviendo la válvula hacia la posición de cierre y reduciendo el flujo de aire.

2.2 Movimientos precisos por pasos

El motor paso a paso utiliza un sistema de pasos por rotación para controlar el movimiento del rotor de manera extremadamente precisa. En una configuración típica, el rotor puede realizar 32 pasos por cada rotación completa, lo que significa que la posición de la válvula puede ajustarse con una precisión de hasta 1/32 de una rotación. Este nivel de control es crucial para ajustar finamente el régimen de ralentí en función de las necesidades del motor.

Algunos motores paso a paso pueden tener hasta 24 pasos por rotación, dependiendo del diseño y la aplicación específica. Estos pasos adicionales permiten una mayor flexibilidad en la regulación del aire y mejoran la capacidad del sistema para adaptarse a cambios rápidos en las condiciones del motor.

3. Control bidireccional del motor paso a paso

Una característica importante de la ISCV tipo motor paso a paso es su capacidad para rotar en ambas direcciones. Esto se logra intercambiando la corriente entre las bobinas de manera secuencial. Por ejemplo, la corriente fluye primero hacia C1, lo que atrae el imán hacia esa dirección. A continuación, se corta la corriente en C1 y se redirige hacia C2, lo que provoca que el imán se mueva hacia la nueva bobina. Este proceso continúa sucesivamente a través de C3 y C4, completando una rotación controlada del rotor.

Si se desea cambiar la dirección de rotación del rotor, se invierte el orden de las corrientes, comenzando con C4 a C3, luego C2 a C1. Esta configuración le permite a la válvula moverse de manera flexible entre posiciones predeterminadas, asegurando que siempre esté en la posición correcta para regular el flujo de aire según las necesidades del motor.

4. Aplicaciones y ventajas del motor paso a paso en la ISCV

El uso del motor paso a paso en la ISCV ofrece varias ventajas significativas en términos de control del régimen de ralentí y eficiencia general del motor:

• Precisión: El movimiento controlado por pasos permite un ajuste extremadamente preciso de la apertura de la válvula, lo que asegura que el motor siempre reciba la cantidad exacta de aire necesaria.
• Bidireccionalidad: La capacidad de rotar en ambas direcciones proporciona flexibilidad en el control de la válvula, lo que mejora la capacidad de respuesta del sistema.
• Estabilidad: Al permitir un control fino sobre el flujo de aire, la ISCV de motor paso a paso contribuye a mantener un régimen de ralentí estable, incluso en condiciones variables de carga y temperatura.

Estas características hacen que la ISCV de motor paso a paso sea una opción ideal para vehículos modernos que requieren un control preciso y confiable del régimen de ralentí.

Conclusión

La ISCV tipo motor paso a paso es un componente clave en el sistema de admisión de los motores modernos, proporcionando un control preciso y eficiente sobre el flujo de aire que entra en el motor durante el ralentí. Utilizando un diseño basado en imanes permanentes y bobinas, esta válvula ajusta la apertura y el cierre de manera extremadamente precisa, lo que asegura que el motor mantenga un rendimiento óptimo en todo momento. Gracias a su capacidad para rotar en ambas direcciones y su estructura de pasos por rotación, la ISCV tipo motor paso a paso ofrece una solución avanzada para la regulación del régimen de ralentí en vehículos de última generación.
