En el mundo de la tecnología automotriz, el control del ralentí en los motores modernos juega un papel fundamental para asegurar un funcionamiento eficiente y estable, especialmente en condiciones de baja carga. Una parte clave de este sistema es la ISCV (Válvula de Control del Régimen de Ralentí), que utiliza diversas tecnologías para gestionar la cantidad de aire de admisión, asegurando un régimen de ralentí óptimo. Entre las distintas variantes, la ISCV de solenoide rotatorio ha ganado popularidad por su capacidad para ofrecer un control preciso y eficiente. En este artículo, exploraremos en detalle el funcionamiento de este tipo de ISCV, junto con otros tipos asociados, para comprender mejor cómo afectan el rendimiento del motor.

1. ISCV de solenoide rotatorio: Estructura y funcionamiento

La ISCV de tipo solenoide rotatorio es una de las variantes más avanzadas de la válvula de control del régimen de ralentí. Esta válvula se instala directamente en el cuerpo de la mariposa de gases del motor y está compuesta por una serie de componentes clave, como:

• Bobina
• IC (Circuito Integrado)
• Imán permanente
• Válvula

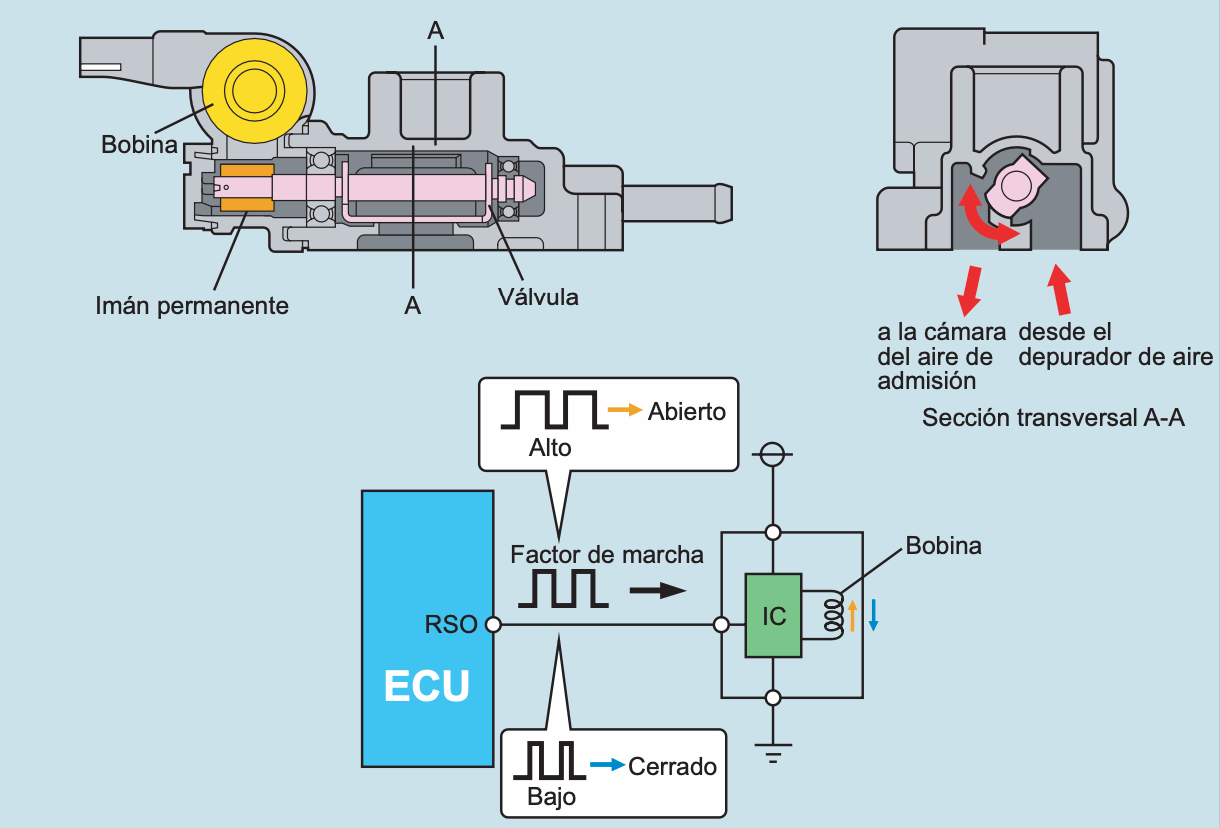

1.1 Funcionamiento general

El funcionamiento de esta ISCV se basa en la señal de rendimiento que proviene de la ECU (Unidad de Control Electrónico) del motor. El IC utiliza esta señal para controlar tanto la dirección como la magnitud de la corriente que fluye a través de la bobina. A medida que el IC ajusta la corriente, la válvula de la ISCV gira, permitiendo controlar la cantidad de aire que se desvía de la válvula de mariposa. Esto garantiza que el motor reciba la cantidad adecuada de aire para mantener el régimen de ralentí en un nivel óptimo.

• Apertura de la válvula: Cuando el factor de marcha es alto, el IC hace que la válvula se mueva en la dirección de apertura, permitiendo un mayor flujo de aire.
• Cierre de la válvula: Si el factor de marcha es bajo, el IC mueve la válvula en la dirección de cierre, reduciendo el flujo de aire y ajustando el régimen de ralentí.

1.2 Seguridad en caso de fallos

Una característica importante de la ISCV de solenoide rotatorio es que está diseñada para mantener un nivel mínimo de control incluso en caso de problemas eléctricos, como un circuito abierto. Si se interrumpe el flujo de electricidad, la válvula se abre hasta una posición determinada gracias a la fuerza del imán permanente, manteniendo un régimen de ralentí de aproximadamente 1,000 a 1,200 rpm. Esto asegura que el motor pueda seguir funcionando de manera segura, aunque sea con capacidades limitadas, hasta que se solucione el problema.

2. Evolución de la ISCV de solenoide rotatorio

Las versiones antiguas de la ISCV de solenoide rotatorio también utilizaban señales de la ECU para controlar la apertura de la válvula, pero con diferencias en su construcción y funcionamiento. A continuación se detalla su evolución:

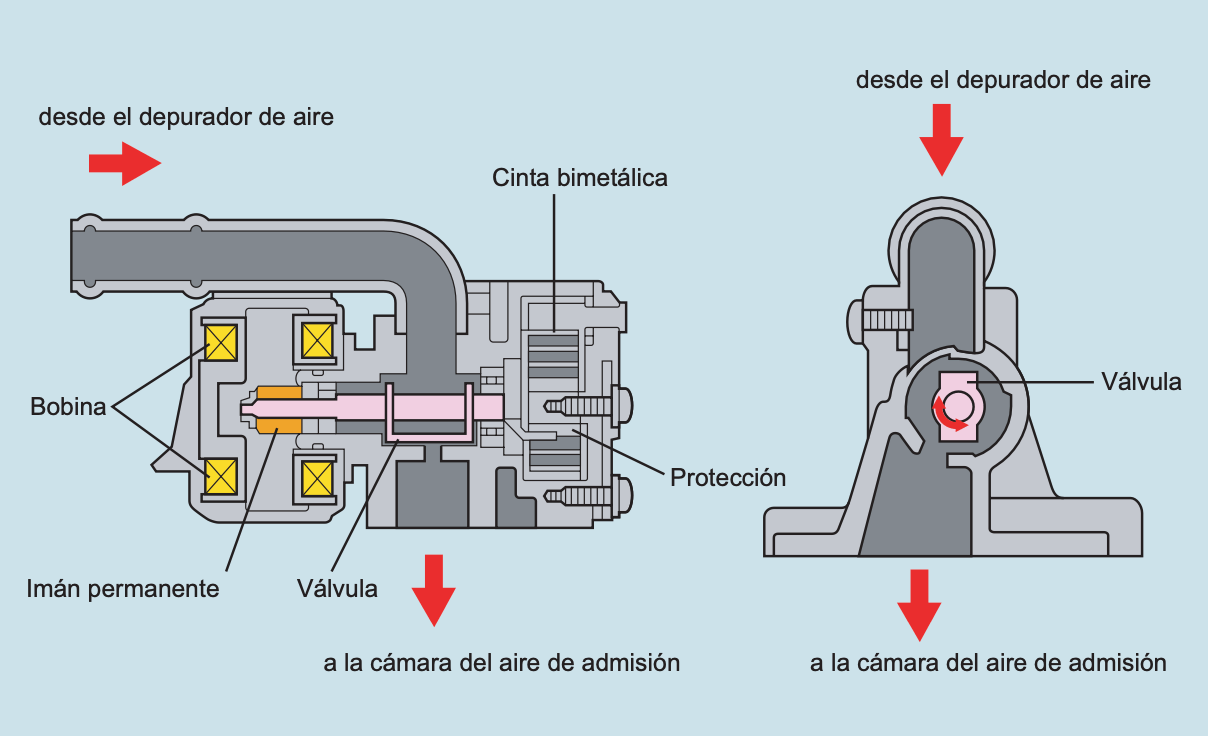

2.1 Versión antigua

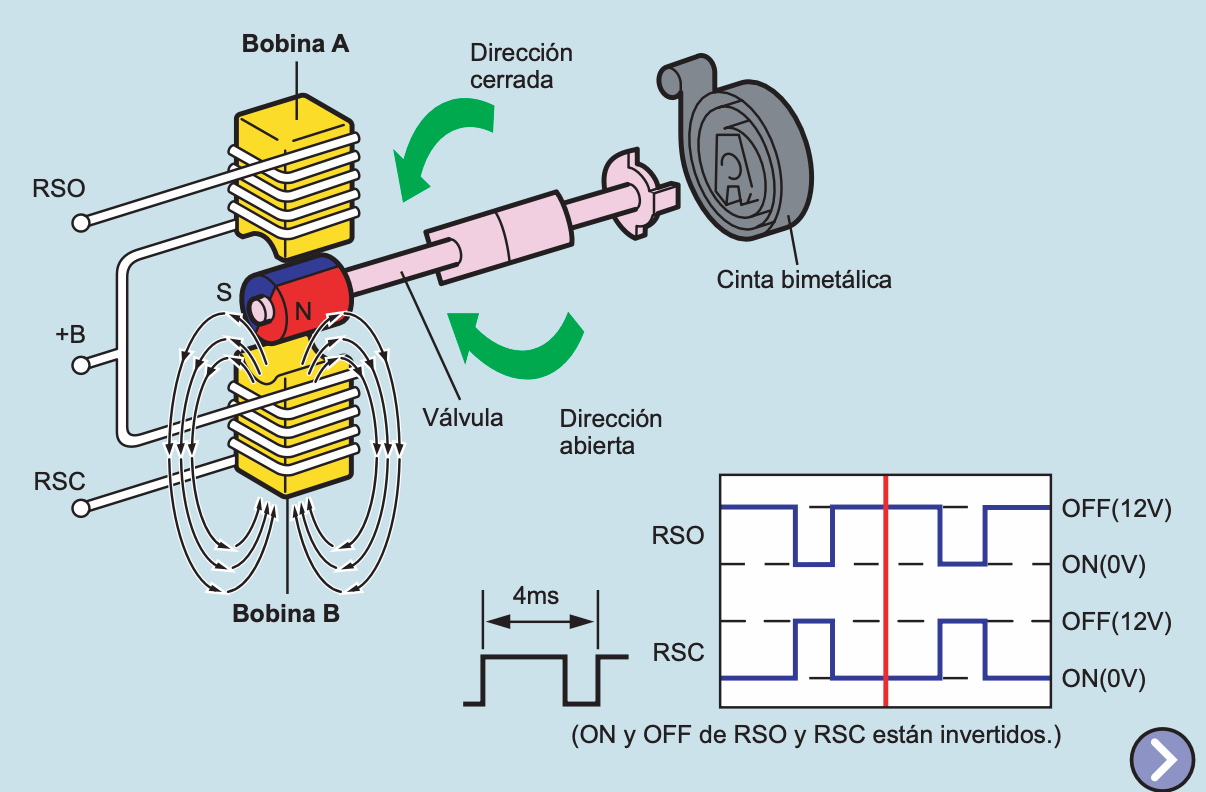

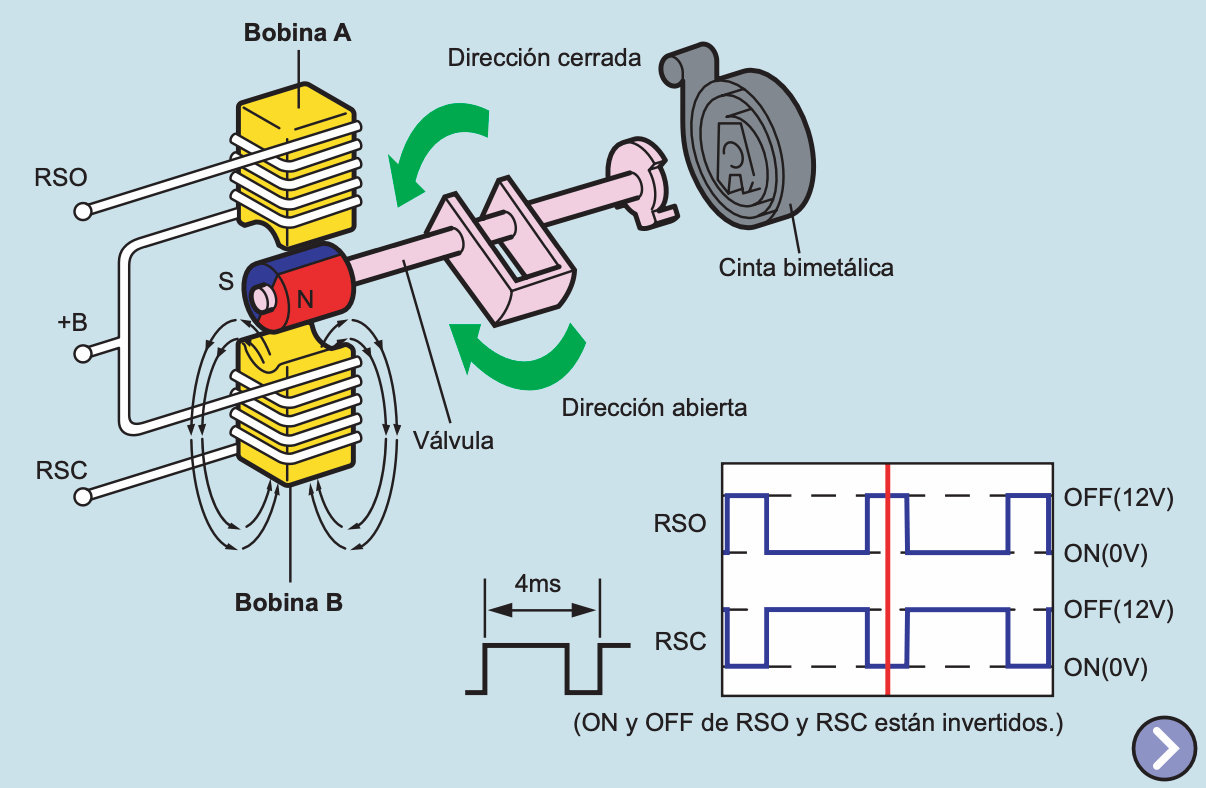

En los modelos anteriores, la ISCV de solenoide rotatorio utilizaba dos bobinas para controlar el flujo de aire de admisión. Dependiendo de la señal recibida, una de las dos bobinas recibía la corriente para abrir o cerrar la válvula.

• Apertura de la válvula: Cuando se aplicaba electricidad a la bobina A (RSO) durante un tiempo prolongado, la válvula se abría.

• Cierre de la válvula: Cuando la corriente fluía a la bobina B, la válvula se movía hacia la dirección de cierre, reduciendo el flujo de aire.

Una característica notable de estos sistemas antiguos es la inclusión de una cinta bimetálica que reaccionaba a la temperatura del refrigerante del motor. Esta cinta ajustaba automáticamente la apertura de la válvula durante el precalentamiento del motor, asegurando que el motor funcionara correctamente a bajas temperaturas.

2.2 Protección contra fallos

Al igual que en los modelos más nuevos, las versiones antiguas de la ISCV de solenoide rotatorio incluían mecanismos de protección para evitar que la válvula quedara completamente abierta o cerrada si ocurría un problema eléctrico. Esto ayudaba a garantizar que el motor pudiera seguir operando, aunque fuera de manera limitada, evitando un apagado total del motor.

3. Otros tipos de ISCV de derivación

Además de la ISCV de solenoide rotatorio, existen otros tipos de válvulas que desempeñan un papel similar en el control del ralentí. A continuación, se describen dos de las más comunes:

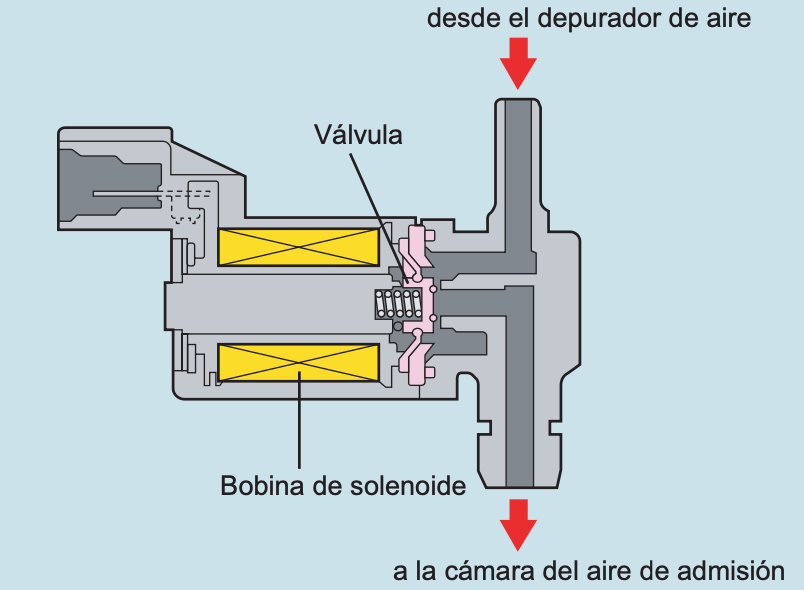

3.1 ISCV tipo ACV con control de operación

Este tipo de ISCV también controla el flujo de aire de admisión a través de un circuito de derivación. La apertura de la válvula se ajusta en función de la señal de rendimiento que proviene de la ECU, pero en este caso, la corriente que fluye a la bobina solenoide es la que determina cuánto se abre la válvula. Cuanto mayor es el factor de marcha de la corriente, mayor es la apertura de la válvula, lo que permite un flujo de aire más amplio para ajustar el ralentí.

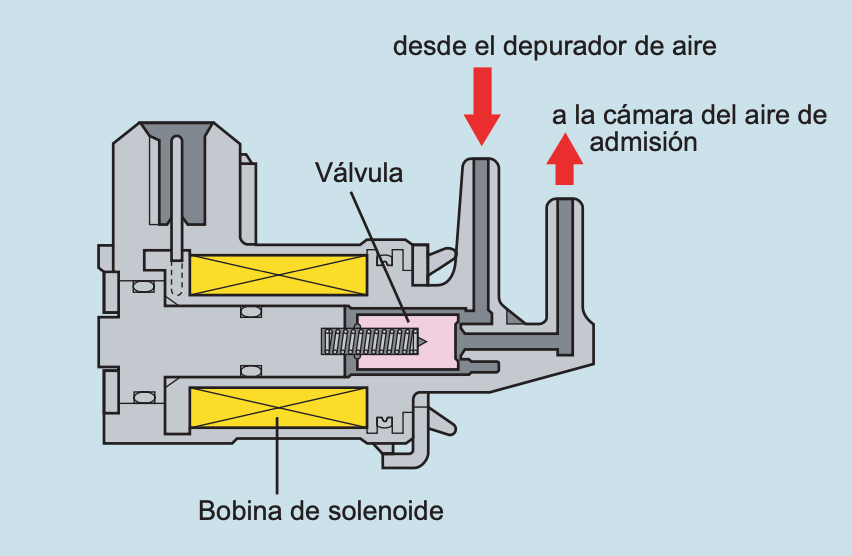

3.2 ISCV tipo VSV con control ON-OFF

El tipo VSV con control ON-OFF es más sencillo en su funcionamiento, ya que opera con señales ON/OFF procedentes de la ECU. Cada vez que la corriente fluye a la bobina solenoide, la válvula se abre y el régimen de ralentí aumenta en incrementos de aproximadamente 100 rpm. Este tipo de ISCV ofrece un control más básico pero efectivo en aplicaciones donde no se requiere una regulación extremadamente precisa.

Conclusión

La ISCV de solenoide rotatorio y sus variantes juegan un papel crucial en la gestión del régimen de ralentí en los motores modernos, proporcionando un control preciso sobre el flujo de aire de admisión. A través de señales procedentes de la ECU, estas válvulas ajustan continuamente la apertura y el cierre para mantener el régimen de ralentí en niveles óptimos, mejorando la eficiencia y el rendimiento del motor. Además, la evolución de estas tecnologías ha permitido desarrollar sistemas más seguros y confiables, capaces de adaptarse a condiciones de manejo cambiantes y proteger el motor en caso de fallos. Comprender el funcionamiento de estas válvulas es fundamental para quienes desean profundizar en el mundo de la tecnología automotriz y mejorar el rendimiento de sus vehículos.
