El motor de arranque es un componente esencial en cualquier vehículo, encargado de generar el primer movimiento necesario para poner en marcha el motor de combustión interna. Este sistema, aunque compacto, es complejo y está diseñado para producir un par elevado utilizando la energía limitada que ofrece la batería del vehículo. A continuación, exploraremos los principales componentes que conforman el motor de arranque y cómo cada uno de ellos contribuye a su funcionamiento.

Componentes del Motor de Arranque

El motor de arranque consta de varios componentes clave que trabajan en conjunto para garantizar el arranque del motor del vehículo. Estos componentes incluyen:

1. Interruptor Magnético
2. Inducido
3. Subconjunto de Horquilla
4. Escobilla y Portaescobillas
5. Engranaje Reductor
6. Embrague de Rueda Libre
7. Engranaje del Piñón y Husillo Helicoidal

1. Interruptor Magnético

El interruptor magnético actúa como el principal interruptor de corriente para el motor de arranque. Además de controlar el flujo de corriente, este componente es responsable de empujar y estirar el engranaje del piñón para que engrane con la corona dentada del motor. La bobina de tiro en este interruptor está enrollada con un cable más grueso en comparación con la bobina de retención, lo que le permite generar una mayor fuerza magnetomotriz.

2. Inducido y Rodamiento de Bolas

El inducido es la parte del motor de arranque que genera la fuerza de rotación. Este componente se apoya en un rodamiento de bolas, que facilita su rotación a alta velocidad. La eficiencia del inducido es crucial para asegurar que el motor de arranque funcione correctamente, proporcionando el par necesario para iniciar la rotación del cigüeñal del motor.

3. Subconjunto de Horquilla

El subconjunto de horquilla no solo es vital para la creación del campo magnético necesario para el funcionamiento del motor de arranque, sino que también sirve como carcasa para la bobina de campo y el núcleo. Este componente asegura que las líneas de fuerza magnética se dirijan correctamente, permitiendo una operación eficiente del motor.

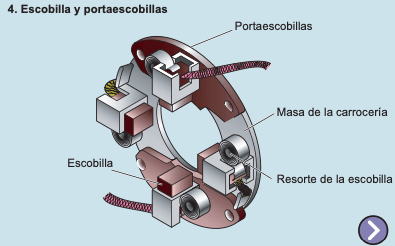

4. Escobilla y Portaescobillas

Las escobillas, hechas de cobre-carbono, son esenciales para la conductividad eléctrica y la resistencia al desgaste. Los muelles de las escobillas las mantienen presionadas contra el conmutador, permitiendo que la corriente fluya desde la bobina hasta el inducido con una dirección constante. Es fundamental que las escobillas y los muelles estén en buen estado, ya que su desgaste o debilidad pueden reducir la eficiencia del motor de arranque.

OBSERVACIÓN: Las escobillas desgastadas o los muelles debilitados pueden provocar una reducción en el contacto eléctrico entre las escobillas y el conmutador, lo que a su vez disminuye el suministro de corriente al motor.

5. Engranaje Reductor

El engranaje reductor es un componente que transmite la fuerza de rotación del motor de arranque al engranaje del piñón. Este engranaje no solo aumenta el par sino que también reduce la velocidad del motor. La reducción de la velocidad del motor es esencial para asegurar que el motor de arranque pueda proporcionar la fuerza necesaria sin sobrecalentarse ni dañarse.

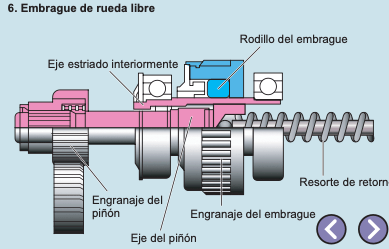

6. Embrague de Rueda Libre

El embrague de rueda libre es un componente de seguridad crucial que evita que el motor de arranque se dañe por la alta velocidad de rotación resultante del arranque del motor. Este embrague es de tipo unidireccional y utiliza rodillos para transmitir la rotación del motor al motor del vehículo, evitando el retroceso que podría causar daños graves.

7. Engranaje del Piñón y Husillo Helicoidal

Finalmente, el engranaje del piñón y el husillo helicoidal son responsables de transmitir la fuerza de rotación desde el motor de arranque al motor del vehículo. El engranaje del piñón se engrana firmemente con la corona dentada, mientras que el husillo helicoidal convierte la fuerza de rotación en la fuerza motriz necesaria para mover el piñón. Este componente también facilita el engranaje y desengrane del piñón, asegurando un funcionamiento suave y eficiente.

Conclusión

El motor de arranque es un dispositivo complejo que desempeña un papel crítico en el funcionamiento de cualquier vehículo. A través de la combinación de varios componentes altamente especializados, este motor compacto es capaz de generar el par necesario para iniciar el motor del vehículo. Mantener cada componente en buen estado es esencial para asegurar un arranque confiable y eficiente.
