Diagnóstico a Bordo (OBD)

El diagnóstico a bordo (OBD, por sus siglas en inglés) es un sistema avanzado que se encuentra en prácticamente todos los vehículos modernos. Este sistema permite monitorear, diagnosticar y reportar problemas en tiempo real, asegurando que el vehículo funcione de manera óptima y eficiente. La clave de este sistema radica en la Unidad de Control Electrónico (ECU), que actúa como el cerebro del vehículo, gestionando las señales recibidas de múltiples sensores distribuidos por todo el automóvil.

¿Qué es el Diagnóstico?

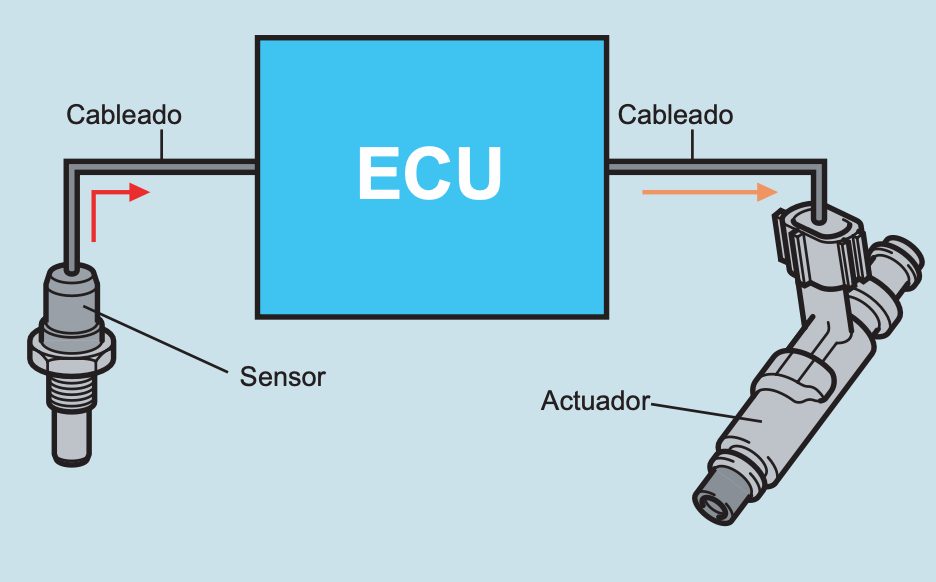

El diagnóstico en un vehículo es un proceso en el cual la ECU supervisa continuamente las condiciones de diferentes componentes del automóvil. La ECU recibe señales de los sensores en forma de tensión eléctrica, las cuales reflejan las condiciones actuales del vehículo. Estas tensiones son comparadas con valores estándar almacenados en la memoria de la ECU. Si las tensiones detectadas se encuentran dentro del rango aceptable, la ECU determina que el sistema funciona correctamente.

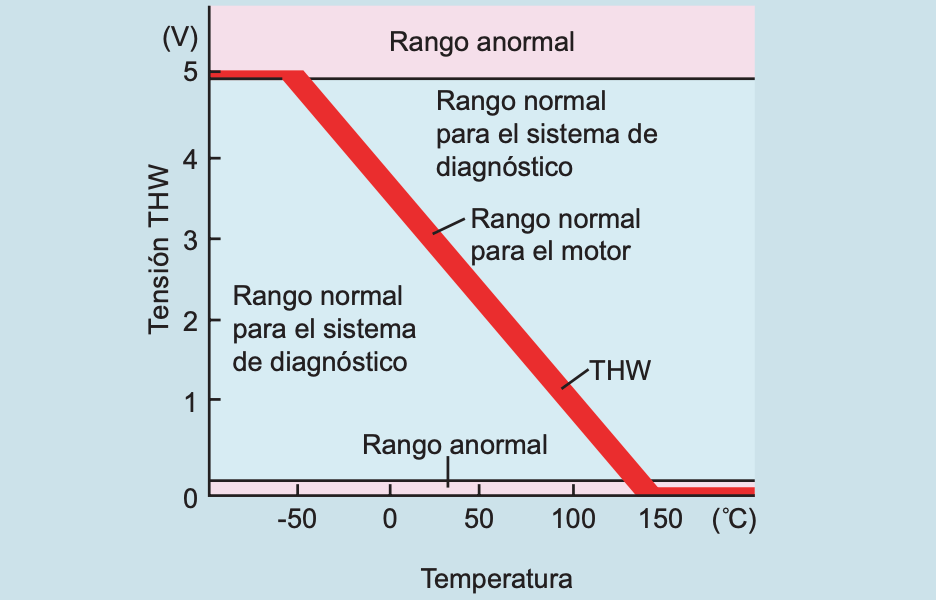

Por ejemplo, un sensor de temperatura del agua puede generar una tensión que varía entre 0,1 V y 4,8 V. Si la señal del sensor cae fuera de este rango, la ECU identifica un problema. Un cortocircuito puede producir una tensión inferior a 0,1 V, mientras que un circuito abierto podría resultar en una tensión superior a 4,8 V. En tales casos, la ECU activa la luz de advertencia MIL (Luz de Funcionamiento Incorrecto), alertando al conductor sobre la anomalía. Simultáneamente, un Código de Diagnóstico de Problema (DTC) se guarda en la memoria de la ECU para facilitar su diagnóstico y reparación posterior.

Lectura de los Códigos de Diagnóstico de Problema (DTC)

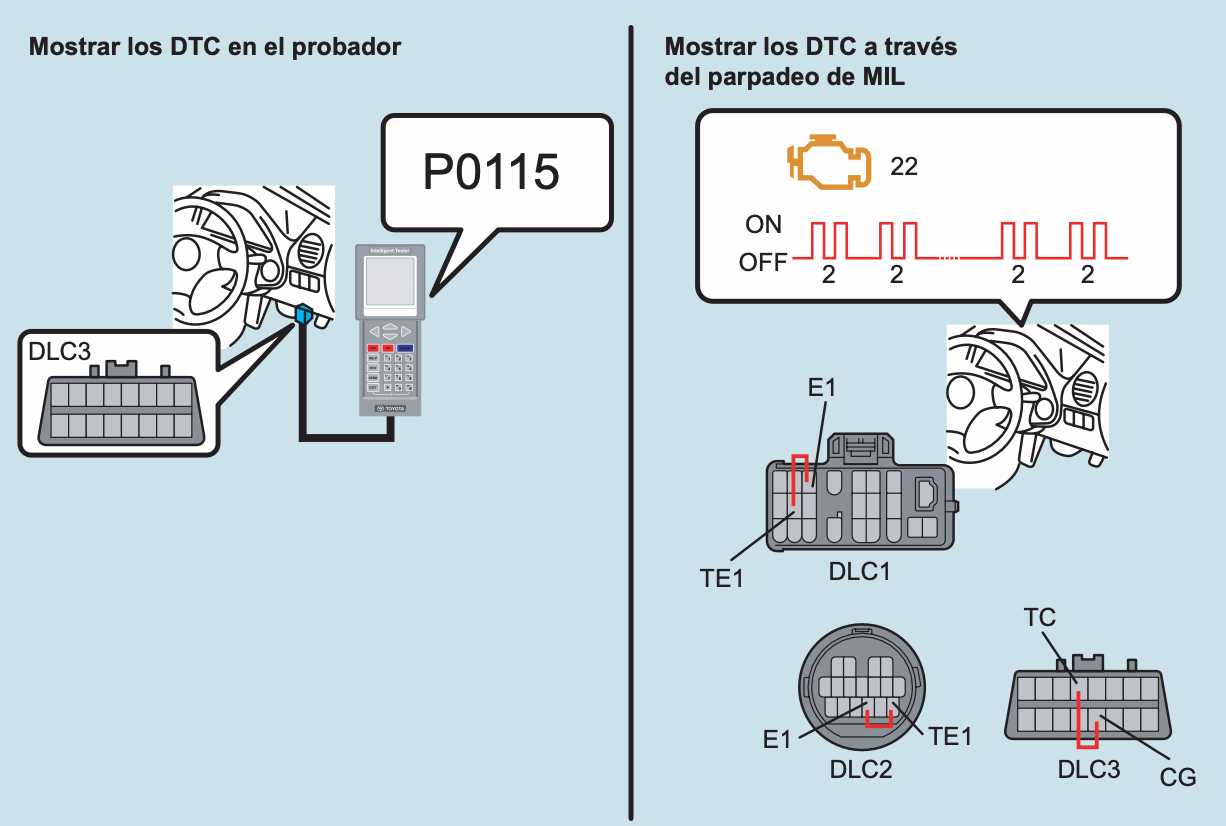

Los Códigos de Diagnóstico de Problema (DTC) son cruciales para identificar y resolver problemas en el vehículo. Estos códigos se pueden leer utilizando un dispositivo de escaneo conectado al Conector de Enlace de Datos 3 (DLC3). En general, los DTC aparecen en el visualizador del escáner en un formato de 5 dígitos, proporcionando detalles específicos sobre el problema detectado.

En vehículos más antiguos o en ciertos modelos con sistemas diésel EFI, los DTC pueden presentarse en un formato de 2 dígitos. Para leer estos códigos, es necesario cortocircuitar los terminales TE1 y E1 (o TC y CG) en el DLC. La MIL parpadea en secuencias que representan los DTC, permitiendo que el técnico diagnostique el problema sin necesidad de un equipo de escaneo avanzado.

Ejemplos Comunes de Códigos de Diagnóstico de Problema

• DTC 22: Indica un mal funcionamiento en el sensor de temperatura del agua.
• DTC 24 (1): Se refiere a un problema en el circuito del sensor de temperatura del aire de admisión.
• DTC 24 (2): Señala un mal funcionamiento en el circuito del sensor de temperatura atmosférica.

Importancia del OBD en el Mantenimiento del Vehículo

El sistema OBD no solo ayuda en la identificación temprana de problemas, sino que también es vital para mantener el vehículo en condiciones óptimas. La detección temprana de fallas permite al conductor o al técnico automotriz realizar reparaciones antes de que los problemas menores se conviertan en fallas mayores. Además, el OBD es un componente clave en el cumplimiento de las normativas de emisiones, ya que monitorea continuamente los sistemas de control de emisiones del vehículo.

Conclusión

El sistema OBD es una herramienta indispensable en los vehículos modernos, proporcionando una visión clara del estado de salud del automóvil y ayudando a prevenir problemas graves a través de un diagnóstico temprano. Comprender cómo funciona el OBD y cómo interpretar los DTC es esencial para cualquier propietario de un vehículo o técnico automotriz que busque mantener un automóvil en condiciones óptimas.
