El camión minero Komatsu está equipado con una serie de sistemas internos avanzados que trabajan en conjunto para garantizar un rendimiento eficiente y seguro en entornos de minería exigentes. Este artículo proporciona un análisis detallado de los componentes internos clave, desde la cabina del operador hasta los sistemas hidráulicos y el panel de instrumentos.

Cabina del Operador

La cabina del operador del camión Komatsu está diseñada para proporcionar comodidad, seguridad y control total durante la operación. Está equipada con controles avanzados, asientos ajustables y sistemas de monitoreo que permiten al operador estar al tanto de todos los parámetros críticos del vehículo.

• Sistema de climatización: La cabina cuenta con aire acondicionado y calefacción para mantener un ambiente cómodo.
• Panel de instrumentos: Proporciona toda la información operativa en tiempo real, como la velocidad, el nivel de combustible y la temperatura del motor.
• Controles de seguridad: Incluye frenos de estacionamiento, espejos con desempañador y sistemas de bloqueo de ruedas.

Acumuladores

Los acumuladores en el camión minero Komatsu funcionan como un sistema de almacenamiento de energía que ayuda a mantener la presión hidráulica en sistemas críticos como los frenos y la dirección. Estos dispositivos almacenan energía cuando el sistema hidráulico está bajo presión, liberándola cuando es necesario para garantizar un funcionamiento continuo y seguro.

Bomba de Dirección / Frenos

La bomba de dirección/frenos es fundamental para el sistema hidráulico del camión. Esta bomba suministra el fluido necesario para controlar la dirección y accionar los frenos. La presión adecuada en este sistema es esencial para el control preciso del camión, especialmente en terrenos difíciles.

Bomba de Levante de Tolva

La bomba de levante de tolva es responsable de accionar el sistema hidráulico que levanta y baja la tolva del camión. Este sistema es crucial para las operaciones de carga y descarga en las minas, ya que permite el manejo eficiente de grandes cantidades de material.

Estanque Hidráulico

El estanque hidráulico almacena el fluido hidráulico que alimenta los diferentes sistemas del camión, como la dirección, frenos y el sistema de levante de la tolva. Mantener el nivel adecuado de fluido en este estanque es esencial para garantizar el correcto funcionamiento de todos los sistemas hidráulicos.

Neumáticos

Los neumáticos de los camiones mineros Komatsu son de gran tamaño y están diseñados para soportar cargas extremadamente pesadas en terrenos accidentados. Además de su resistencia, los neumáticos deben ser revisados regularmente para detectar daños o desgaste que puedan comprometer la seguridad del vehículo.

Motores de Tracción

Los motores de tracción en las ruedas del camión minero Komatsu son componentes clave que proporcionan la fuerza necesaria para mover el vehículo. Estos motores convierten la energía eléctrica generada por el sistema de propulsión en movimiento mecánico, lo que permite al camión avanzar incluso en condiciones difíciles.

Caja de Eje Trasero

La caja de eje trasero aloja el diferencial y otros componentes que transmiten la potencia a las ruedas traseras. Este sistema distribuye la fuerza de manera uniforme a las ruedas, permitiendo un movimiento suave y eficiente del camión en terrenos desiguales.

Motor Diésel

El motor diésel es el corazón del camión minero Komatsu. Este motor de alta potencia es responsable de generar la energía que alimenta los sistemas de tracción, hidráulicos y eléctricos del camión. La eficiencia y el rendimiento del motor son críticos para las operaciones mineras, ya que afectan directamente el consumo de combustible y la capacidad de carga del camión.

Suspensiones Delanteras y Traseras

Las suspensiones delanteras y traseras son sistemas de absorción de impactos diseñados para mejorar la estabilidad y el confort del operador al manejar en terrenos accidentados. Estas suspensiones permiten que el camión mantenga el equilibrio y reduzca el impacto en los componentes mecánicos y en la cabina.

Alternador de Propulsión

El alternador de propulsión convierte la energía mecánica del motor diésel en energía eléctrica, que luego se utiliza para alimentar los motores de tracción. Este componente es esencial para el sistema de propulsión eléctrica del camión, asegurando un suministro constante de energía.

Soplador y Sistema de Enfriamiento

El soplador y el sistema de enfriamiento son cruciales para mantener la temperatura operativa del motor y otros componentes críticos. El soplador empuja el aire a través del sistema de enfriamiento, disipando el calor generado durante las operaciones pesadas. Además, el ducto de enfriamiento ayuda a guiar el aire caliente lejos de los componentes sensibles.

Filtro Hidráulico y Filtro HD Levante

Los filtros hidráulicos y filtros HD de levante eliminan impurezas del fluido hidráulico antes de que este llegue a los componentes críticos del sistema. Mantener estos filtros limpios es esencial para prevenir fallos en los sistemas hidráulicos y prolongar la vida útil de las bombas y cilindros.

Cilindros Hidráulicos de Levante de Tolva

Los cilindros hidráulicos que accionan el levantamiento de la tolva son componentes fundamentales para las operaciones de carga y descarga. Estos cilindros proporcionan la fuerza necesaria para levantar la tolva cargada y vaciar el contenido de manera controlada.

Panel de Instrumentos Komatsu

El panel de instrumentos del camión Komatsu es el centro de información y control para el operador. Este panel ofrece una visualización clara de los datos críticos del vehículo y permite al operador monitorear el estado de los sistemas en tiempo real. A continuación, se describen los elementos más importantes del panel:

Interruptores Clave

• Interruptor de partida: Enciende el motor y pone en funcionamiento el camión.
• Interruptor de detención del motor con temporizador de retardo: Permite apagar el motor con un retraso programado, lo que ayuda a enfriar los componentes antes de detenerse por completo.
• Interruptor de neblineros: Activa las luces antiniebla para mejorar la visibilidad en condiciones adversas.
• Interruptor de luz de escalera: Enciende la luz de acceso para facilitar la entrada y salida del camión durante la noche o en condiciones de poca luz.

Indicadores y Medidores

• Tacómetro digital: Muestra las revoluciones por minuto (RPM) del motor.
• Luz indicadora de señal de viraje: Señala el uso de las luces direccionales tanto para la derecha como para la izquierda.
• Velocímetro digital: Indica la velocidad del camión en tiempo real.
• Medidor de carga útil: Monitorea la cantidad de carga que lleva el camión, asegurando que no se excedan los límites.
• Medidor de presión de aceite del motor: Controla la presión del aceite para garantizar que el motor funcione de manera eficiente.
• Medidor de temperatura del agua del motor: Permite monitorear la temperatura del sistema de refrigeración del motor.
• Medidor de combustible: Indica el nivel de combustible disponible.

Otros Controles Importantes

• Interruptor de luces delanteras: Controla las luces principales del camión.
• Interruptor de limpiaparabrisas/lavador: Activa los limpiaparabrisas y el sistema de lavado para mantener la visibilidad clara.

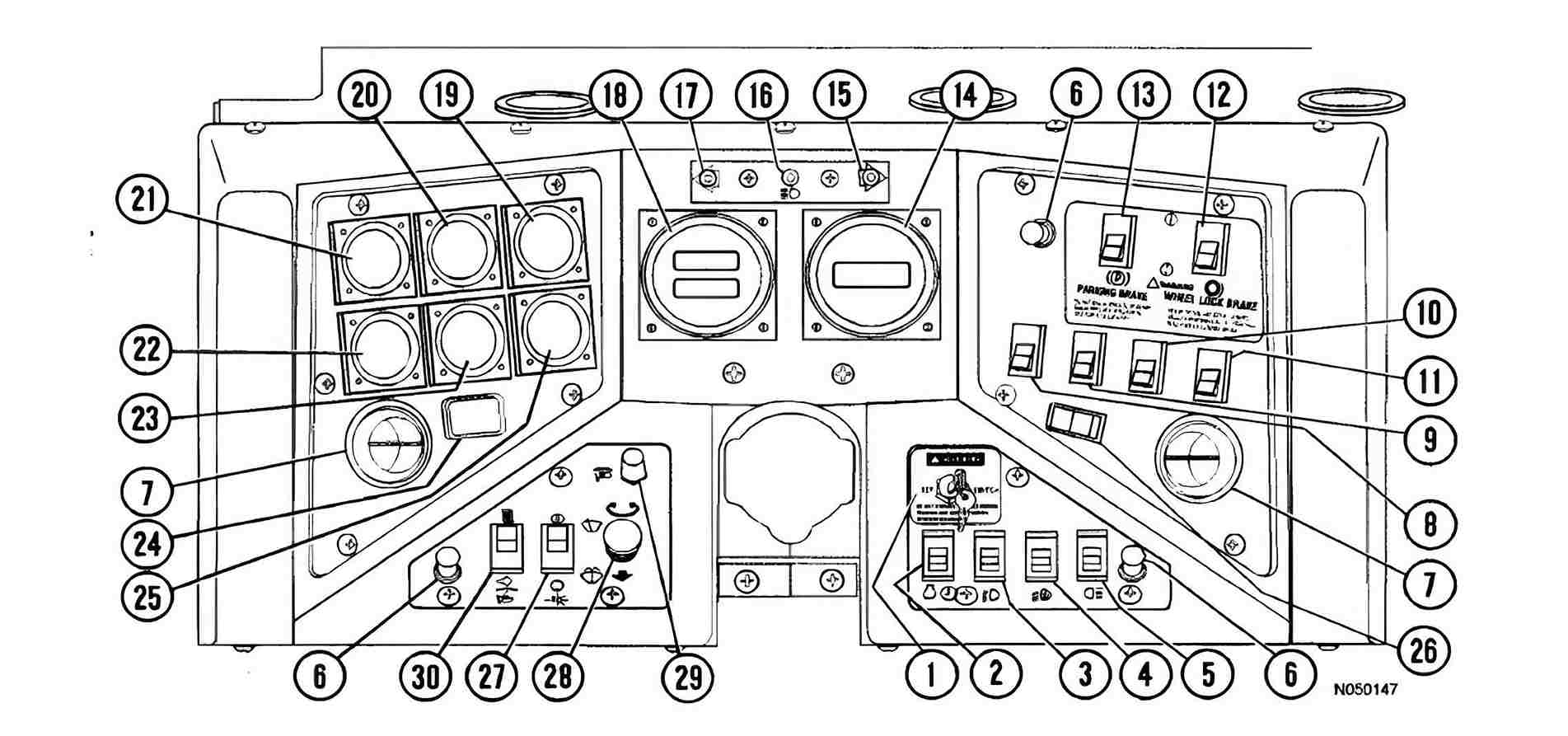

• Interruptor de espejo con desempañador: Activa el desempañador de los espejos para mejorar la visibilidad en climas fríos o húmedos. En esta parte puedes visualizar la imagen completa con todas sus partes:

1. Interruptor de partida
2. Interruptor de detención del motor con temporizador de retardo
3. Interruptor de neblineros
4. Interruptor de luz de escalera
5. Interruptor de luz de retroceso
6. Luces de encendido del panel
7. Respiraderos - Aire acondicionado/calefactor de la cabina
8. Repuesto
9. Interruptor de la luz de la baliza giratoria
10. Interruptor de espejo con desempañador
11. Repuesto
12. Interruptor de bloqueo de freno de las ruedas
13. Interruptor de freno de estacionamiento
14. Tacómetro digital
15. Luz indicadora de señal de viraje derecha
16. Luz indicadora de luces delanteras altas
17. Luz indicadora de señal de viraje izquierda
18. Velocímetro digital, medidor de carga útil
19. Medidor de voltímetro
20. Medidor de presión de aceite del motor
21. Medidor de temperatura del agua del motor
22. Medidor de combustible
23. Temperatura del sistema de mando AC
24. Indicador de horas de motor
25. Temperatura del aceite hidráulico/frenos
26. Temperatura de descanso
27. Interruptor de luces delanteras
28. Interruptor de limpiaparabrisas/lavador
29. Reóstato del regulador de intensidad de las luces de encendido del panel
30. Interruptor de medidor de carga útil

El camión minero Komatsu está diseñado con una compleja red de sistemas internos que permiten su operación eficiente en entornos de minería intensiva. Desde la cabina del operador hasta los cilindros hidráulicos de levante, cada componente desempeña un papel esencial en la productividad y seguridad del camión. El mantenimiento adecuado y el monitoreo continuo de estos sistemas son cruciales para garantizar que el camión opere de manera eficiente y segura durante su vida útil.
