El sistema de tracción de un vehículo juega un rol crucial en la garantía de un rendimiento óptimo bajo diversas condiciones de manejo. La transferencia E150F2, en particular, destaca por su uso de un diferencial central equipado con un acoplamiento viscoso, lo que representa un avance significativo en la tecnología de tracción. Este artículo profundiza en el funcionamiento y las ventajas de este sistema innovador.

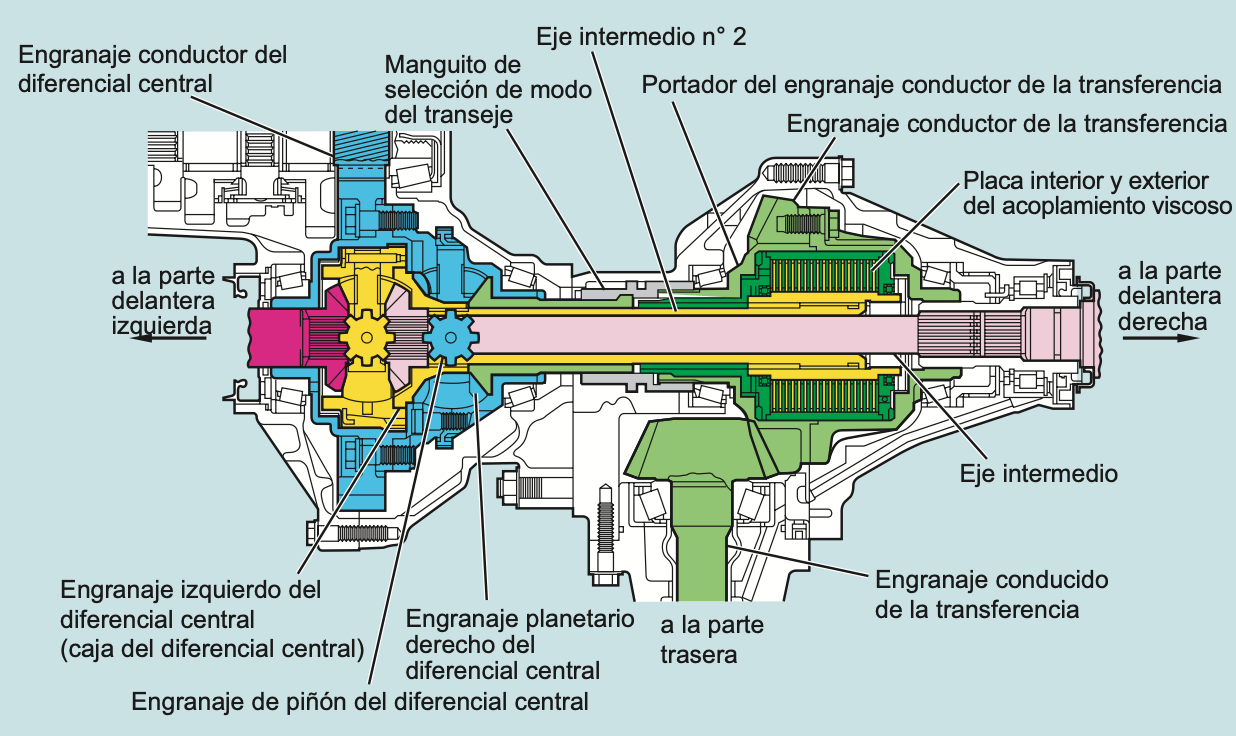

1. Diferencial central y transferencia

1.1 Transferencia

La disposición interna del diferencial central en la transferencia E150F2 es en gran medida similar a la de los sistemas tradicionales con bloqueo mecánico. No obstante, un aspecto distintivo es la integración de un acoplamiento viscoso en el bloque de la transferencia, el cual se utiliza para limitar la acción del diferencial central. Este conjunto se compone principalmente de:

• Caja derecha e izquierda
• Caja intermedia
• Engranajes de piñón
• Engranaje planetario derecho

La función de estos componentes es asegurar que la distribución de la potencia sea adecuada para mantener la tracción y estabilidad del vehículo.

1.2 Transmisión de potencia

El proceso de transmisión de potencia en el sistema E150F2 varía dependiendo de la situación de manejo:

• En rectas: Cuando el vehículo se desplaza en línea recta, la transmisión de potencia desde el motor hacia los engranajes planetarios del diferencial central se efectúa de manera similar a los sistemas con bloqueo mecánico. La potencia fluye desde el engranaje conductor del diferencial central hacia el engranaje planetario derecho y, a través del manguito de selección del modo del transeje, llega al engranaje conductor de la transferencia, luego al engranaje conducido, y finalmente al árbol de transmisión trasero. Simultáneamente, la potencia se transmite también a la placa exterior del acoplamiento viscoso.

• En el viraje: Durante la conducción en curvas, el acoplamiento viscoso entra en acción para reducir la diferencia de velocidades entre los engranajes planetarios izquierdo y derecho. Esto limita la acción del diferencial central, evitando que la diferencia de velocidad entre las ruedas afecte la estabilidad, sin llegar a obstruir la suavidad de la conducción.

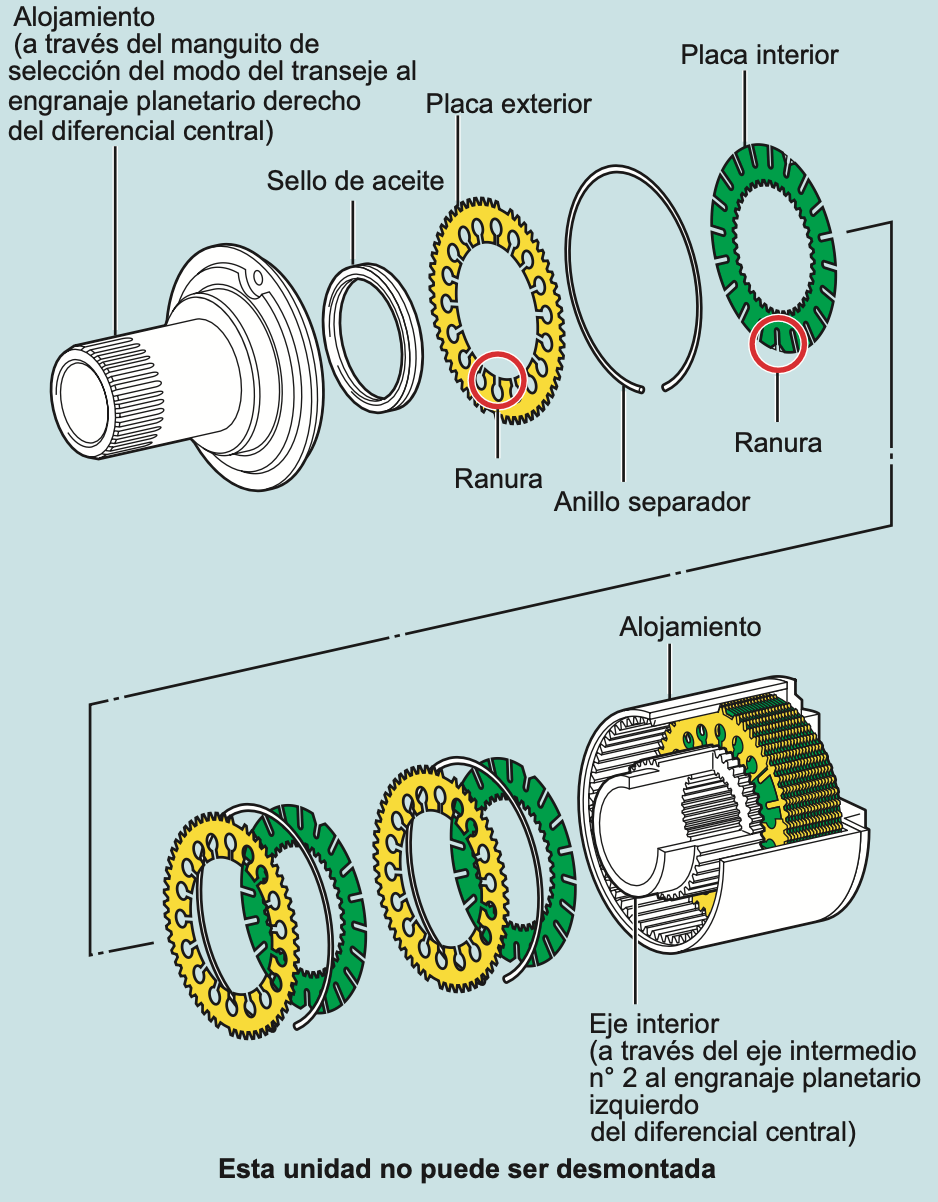

2. Funcionamiento del diferencial central con acoplamiento viscoso

2.1 Estructura

El diferencial central del E150F2 está diseñado con un engranaje cónico, y su mecanismo de control limitador se basa en un acoplamiento viscoso. Este componente es clave para la gestión de la tracción, ya que se integra directamente en la montura de la corona dentada. Las características estructurales principales incluyen:

• Placas internas y externas: Las placas internas están conectadas al engranaje planetario izquierdo y a la caja del diferencial delantero, mientras que las placas externas se acoplan al engranaje planetario derecho y a la montura de la corona dentada.
• Montura modificada: Debido a la integración del acoplamiento viscoso, la estructura del eje del diferencial central ha sido modificada de una configuración de tres ejes (en el sistema con bloqueo mecánico) a una de cuatro ejes.

Un acoplamiento viscoso, en términos simples, es un tipo de embrague hidráulico que utiliza la resistencia viscosa del aceite de silicona para transmitir par y limitar la acción del diferencial central. Esto produce un efecto similar al de un diferencial de deslizamiento limitado (LSD), mejorando el control y la estabilidad del vehículo.

2.2 Funcionamiento

El funcionamiento del diferencial central con acoplamiento viscoso en la transferencia E150F2 puede describirse a través de varias etapas clave:

• Velocidades iguales en las placas: Cuando las placas internas y externas giran a la misma velocidad, no se genera resistencia viscosa, lo que permite una conducción fluida y sin restricciones adicionales.

• Diferencia en las velocidades de las placas: Cuando se detecta una diferencia en la velocidad de rotación entre las placas, el aceite de silicona dentro del acoplamiento comienza a ofrecer resistencia. Esta resistencia es proporcional a la diferencia de velocidad, ayudando a equilibrar la transmisión de par entre las ruedas.

• Conducción en terrenos difíciles: En superficies irregulares, donde las placas giran a velocidades significativamente diferentes, el acoplamiento viscoso incrementa la resistencia hasta el punto en que las placas internas y externas entran en contacto directo. Este contacto genera una gran resistencia, lo que asegura que las ruedas mantengan tracción y eviten patinaje, incluso en condiciones desafiantes. Una vez que se estabiliza la conducción, la temperatura y la presión internas del acoplamiento viscoso disminuyen, permitiendo que las placas se separen nuevamente.

Conclusión

El diferencial central con acoplamiento viscoso en la transferencia E150F2 es una solución tecnológica avanzada que optimiza la tracción y la estabilidad de los vehículos 4x4. Su capacidad para adaptarse dinámicamente a diferentes condiciones de manejo, ya sea en rectas, curvas o terrenos difíciles, lo convierte en una opción superior para quienes buscan un rendimiento confiable y seguro. Este tipo de innovación representa un paso adelante en la evolución de los sistemas de tracción, asegurando que los vehículos puedan enfrentar cualquier desafío en el camino.
