En el mundo de los vehículos con tracción a las cuatro ruedas (4WD), la transferencia y el diferencial central juegan un papel crucial para garantizar la estabilidad y el rendimiento en diferentes terrenos. La transferencia HF2A es una de las tecnologías avanzadas que facilita el cambio entre diferentes modos de tracción y mejora la capacidad de un vehículo para enfrentar desafíos en carretera y fuera de ella.

1. ¿Qué es la Transferencia HF2A?

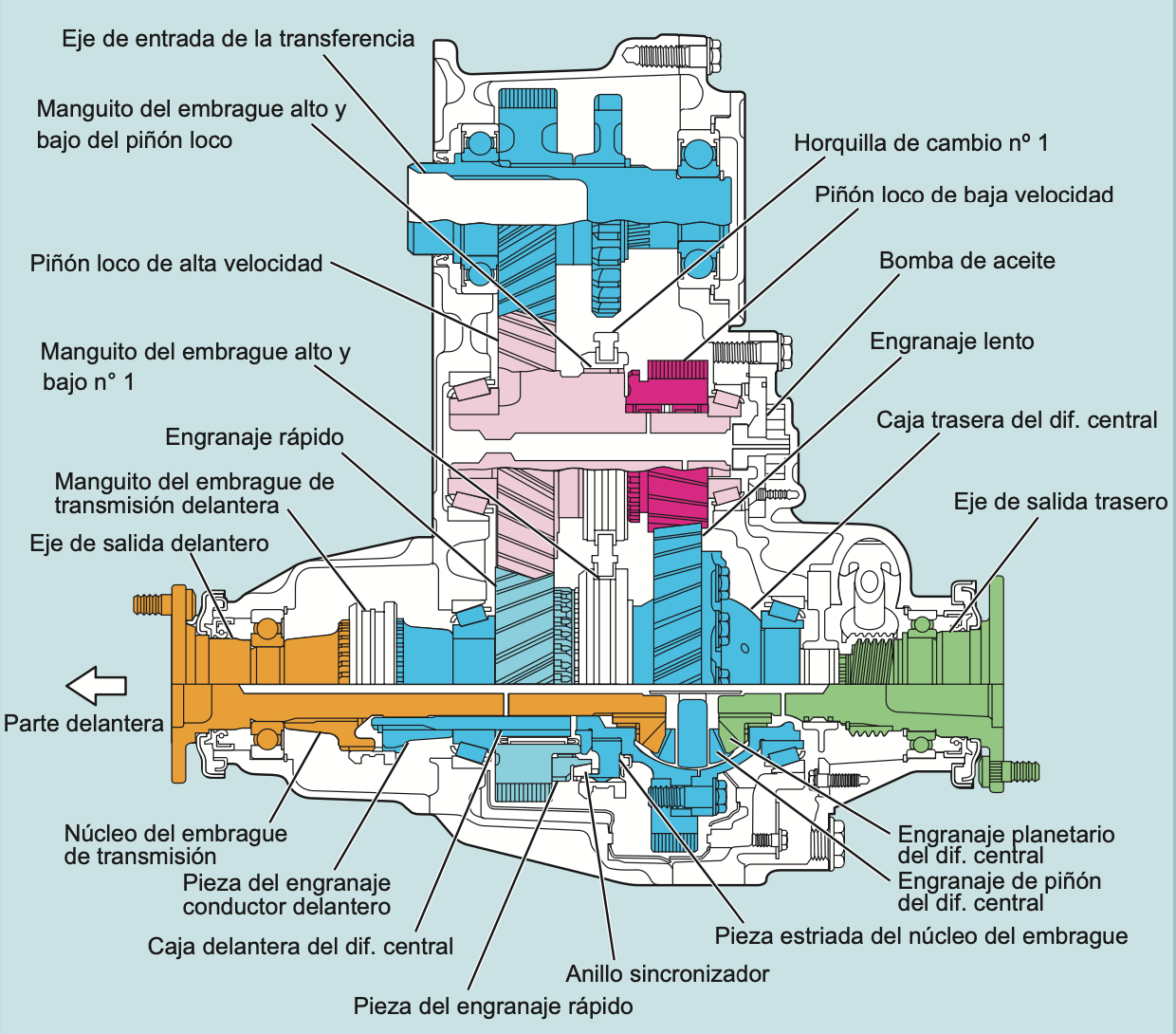

La transferencia HF2A es un sistema de dos velocidades (Baja y Alta) diseñado para distribuir la potencia del motor a las cuatro ruedas de un vehículo 4WD. Este sistema se encuentra integrado en la caja de transferencia y permite alternar entre diferentes modos de tracción dependiendo de las condiciones del terreno. El diferencial central se encuentra alojado en el interior del engranaje lento del eje de salida, permitiendo una distribución eficiente de la potencia a través del sistema de tracción.

Transmisión de Potencia

El proceso de transmisión de potencia en la transferencia HF2A es fundamental para el rendimiento del vehículo. La potencia se transmite desde la transmisión principal al diferencial central mediante el eje de entrada. Luego, dependiendo de la selección de velocidad (Baja o Alta), la potencia se canaliza a través del piñón loco rápido o lento, y del engranaje lento o rápido, antes de llegar a las ruedas.

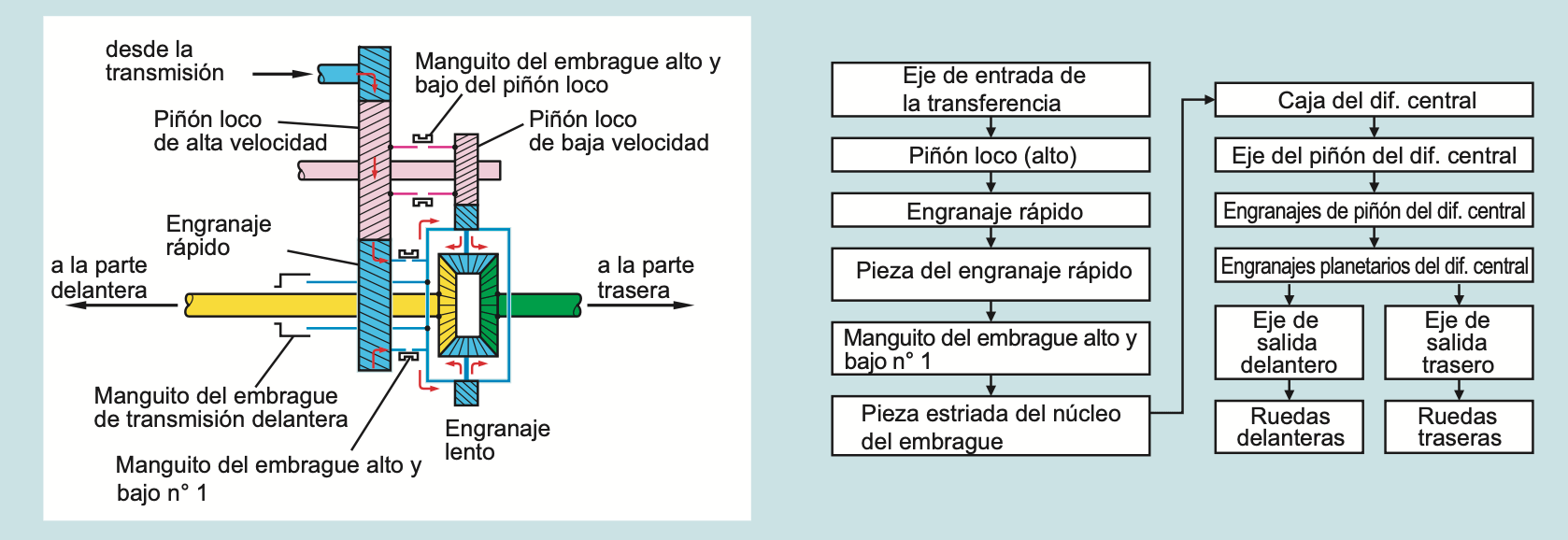

Diferencial central en modo de alta velocidad libre

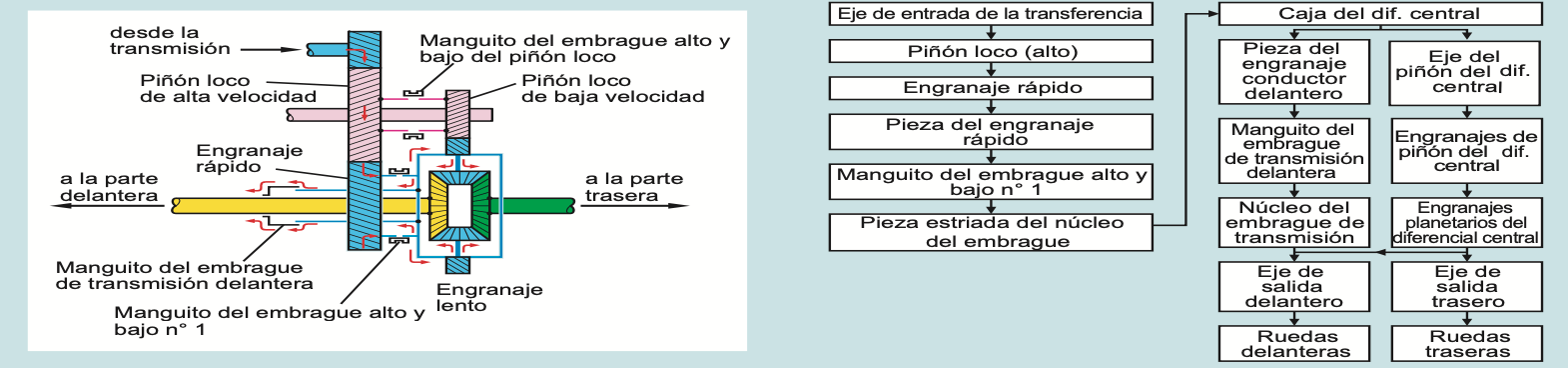

Diferencial central en modo de alta velocidad bloqueado

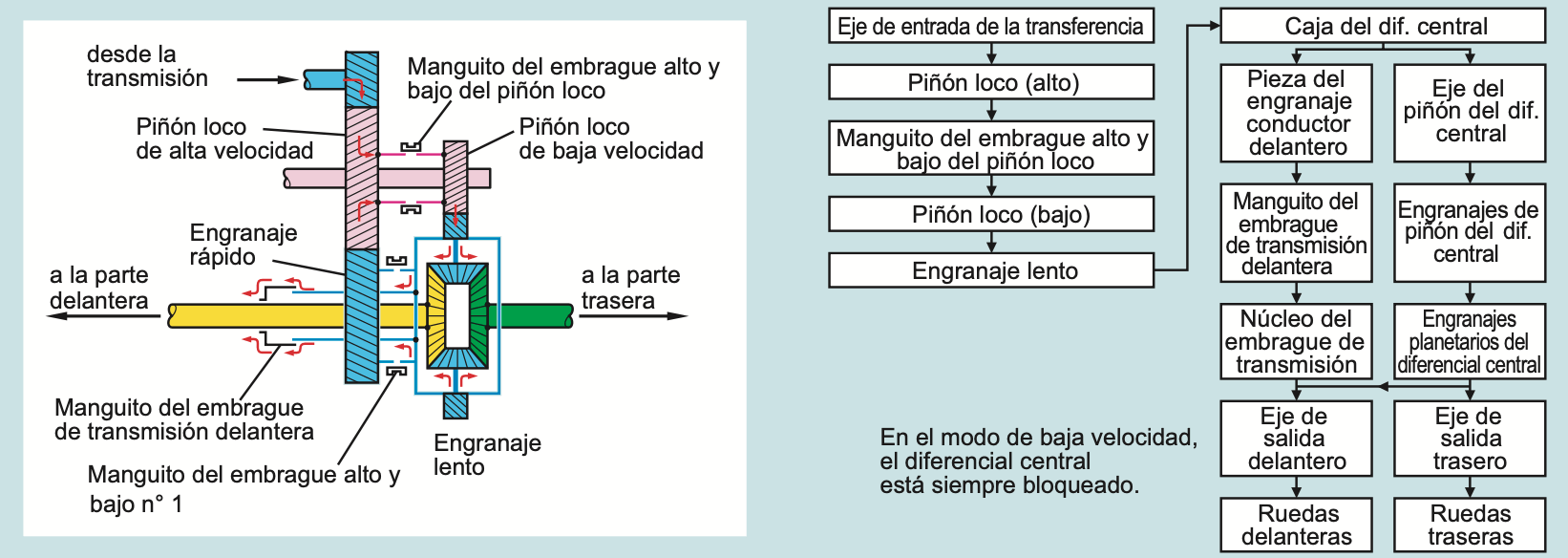

Modo de baja velocidad

2. Diferencial Central en la Transferencia HF2A

El diferencial central es un componente clave que permite compensar las diferencias de velocidad entre las ruedas delanteras y traseras, especialmente en curvas. El sistema de diferencial central en la HF2A utiliza un engranaje de tipo cónico, lo que facilita una distribución uniforme del par entre las ruedas delanteras y traseras en una proporción de 1:1.

Mecanismo de Control y Bloqueo Mecánico

El mecanismo de control del diferencial central en la HF2A es de tipo bloqueo mecánico. Este sistema permite al conductor bloquear manualmente el diferencial central para distribuir la potencia de manera uniforme a las ruedas delanteras y traseras, algo especialmente útil en situaciones de baja tracción, como en nieve profunda o barro. Al bloquear el diferencial central, el vehículo puede superar situaciones en las que una o más ruedas estén patinando, transmitiendo fuerza a las ruedas que aún tienen tracción.

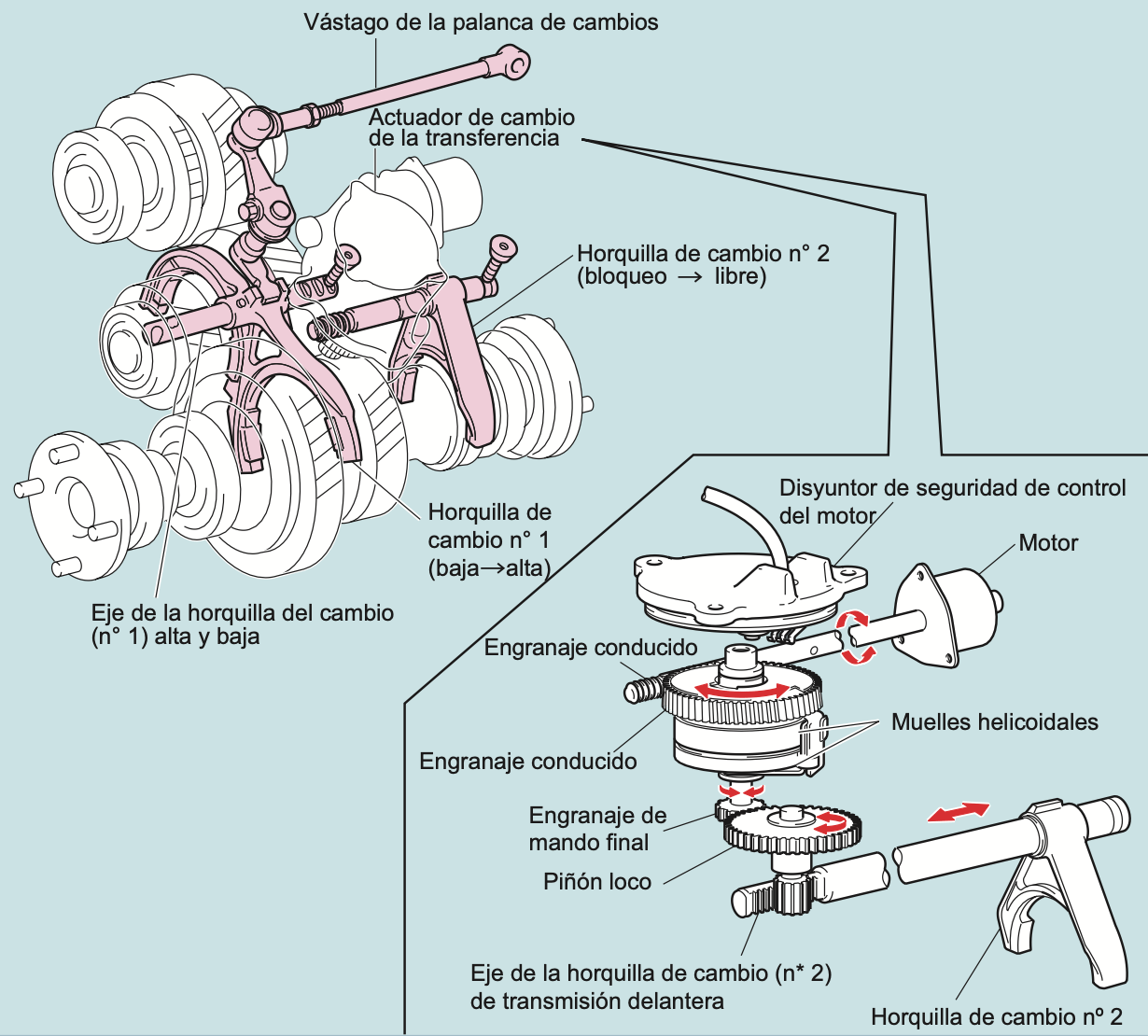

3. Sistema de Deslizamiento de la Horquilla de Cambio

El sistema de deslizamiento de la horquilla de cambio es responsable de alternar entre las posiciones “L4” (baja velocidad) y “H4” (alta velocidad) y de activar el bloqueo del diferencial central. Este sistema utiliza un eje de horquilla de cambio que es movido por un actuador de cambio controlado eléctricamente.

Actuador de Cambio de la Transferencia

El actuador de cambio de la transferencia es un componente crucial que utiliza un motor para cambiar entre modos de conducción (Libre o Bloqueado) basado en las señales del relé de control 4WD. Este actuador está diseñado para detenerse en la posición óptima mediante un disyuntor de seguridad, que garantiza la correcta conexión y desconexión del sistema de tracción.

4. Sistema de Bloqueo del Diferencial Central

El sistema de bloqueo del diferencial central en la HF2A es esencial para mejorar la tracción en situaciones difíciles. Este sistema asegura que la potencia se distribuya de manera uniforme a las cuatro ruedas del vehículo, permitiendo superar obstáculos como nieve, barro o terrenos accidentados.

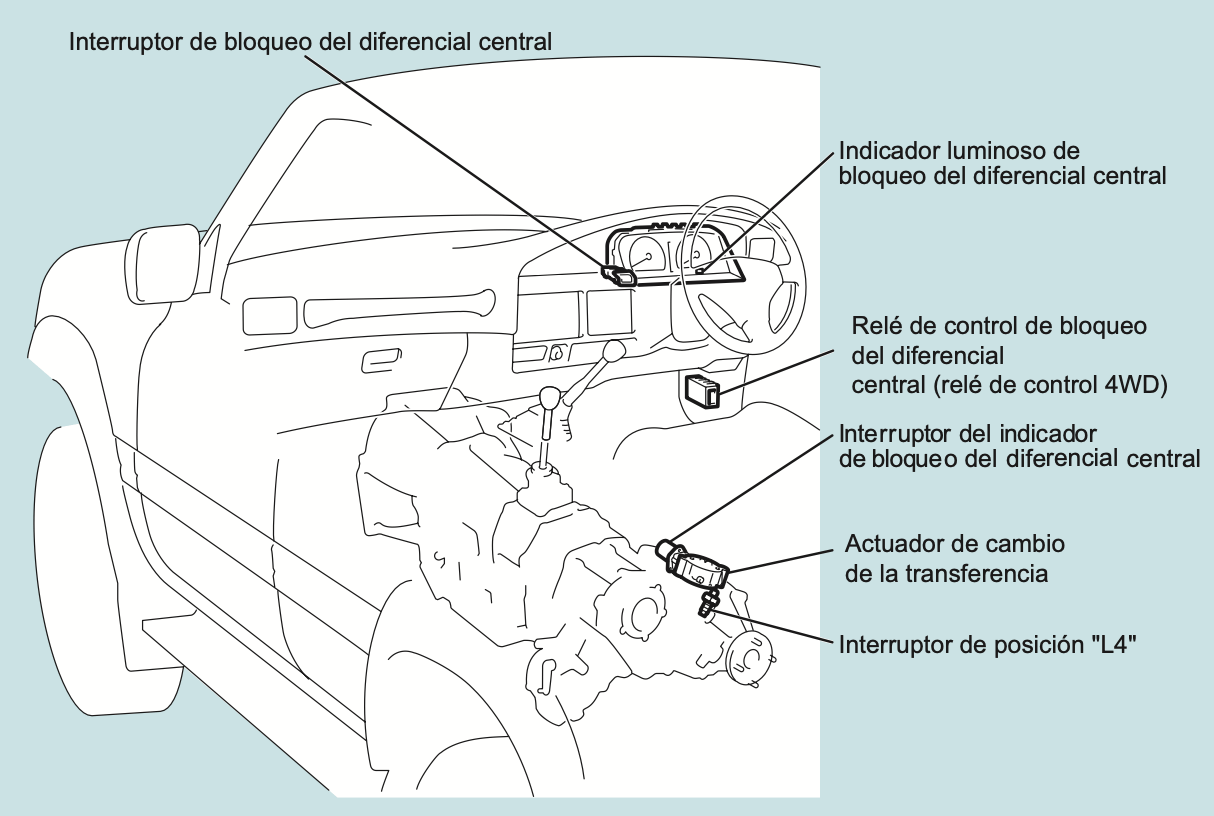

Componentes del Sistema de Bloqueo del Diferencial Central

El sistema de bloqueo del diferencial central consta de varios componentes:

• Indicador luminoso de bloqueo del diferencial central: Informa al conductor sobre el estado del diferencial (bloqueado o libre).
• Interruptor de bloqueo del diferencial central: Permite al conductor activar o desactivar manualmente el bloqueo del diferencial.
• Interruptor del indicador de bloqueo del diferencial central: Detecta y confirma si el diferencial central está bloqueado.
• Interruptor de posición “L4”: Detecta la posición de la palanca de cambio de transferencia, ya sea en “H” (alta velocidad) o “L” (baja velocidad).
• Relé de control del bloqueo del diferencial central: Gestiona el bloqueo o desbloqueo del diferencial central en función de las señales recibidas de varios sensores.
• Actuador de cambio de la transferencia: Responsable de cambiar el modo de conducción según las necesidades del vehículo.

Conclusión

La transferencia HF2A con bloqueo mecánico del diferencial central es una tecnología avanzada que mejora significativamente el rendimiento y la seguridad de los vehículos 4WD en diversas condiciones de conducción. Al permitir el cambio entre diferentes modos de tracción y garantizar una distribución uniforme de la potencia a las ruedas, este sistema asegura que el vehículo esté preparado para enfrentar cualquier desafío en el camino.
